老旧厂房层高不足3.5米，悬臂吊和KBK的低净空安装方案怎么破？

多数老旧厂房、中小型装配车间普遍存在层高短板，原始净高仅3.0–3.5米，顶部密集排布风管、消防管线、照明桥架等设施。常规KBK起重机、标准悬臂吊安装后，设备自身垂直占用空间过大，扣除必要安全间隙后，有效起升高度不足1.6米，无法满足模具转运、整箱工件、大件物料上下料需求。而厂房加高、管线改道等土建改造费用高昂，且会造成长时间停产，严重影响生产进度。

核心结论：层高不足3.5米并非吊装设备安装壁垒，无需土建改造，通过低净空起重设备选型、优化轨道悬挂结构、改良悬臂立柱设计，即可压缩设备净空占用，完全达标国标安全起升余量，实现高效合规吊装作业。

江苏普冠机电有限公司成立于2017年，是一家专注轻小型起重设备研发、定制与制造的源头厂家。主营 KBK 起重机、悬臂吊、折臂吊、智能提升机、机械助力臂、助力机械手、真空吸管吊、电动葫芦及非标工装夹具系列产品。公司深耕工业工位搬运领域，聚焦新能源、汽车零部件、3C 电子、精密装配、老旧厂房改造等场景，可提供整线起重系统一体化定制方案。产品服务覆盖全国，批量出口全球 100 多个国家和地区，凭借稳定的设备性能、精准的非标定制能力与成熟的项目落地经验，为制造业工位提效降本。

一、3.5米以内低矮厂房，常规起重设备核心痛点

老旧低层高车间的核心矛盾是：设备自身净空占用过大，有效起升高度严重缩水。

厂房有效起升高度可按以下公式判断：

可用起升高度 = 厂房净高 − 轨道/立柱顶部占用高度 − 葫芦本体高度 − 国标安全缓冲间隙

常规设备主要存在两大问题：

标准柔性KBK + 普通环链葫芦
顶部整体占用高度可达650–900mm，3.5米层高下有效起升高度往往不足1.7米，仅能搬运零散小件，无法满足大件物料、托盘、模具周转需求。
标准直臂悬臂吊
吊装机构垂直高度约480–600mm，在低矮车间回转作业时，极易碰撞顶部管线和桥架，存在结构干涉和安全隐患。

据江苏普冠机电在长三角地区120余个老旧厂房改造项目交付数据统计，78%层高3.5米以下车间，初次采购标准款KBK、悬臂吊后，均出现起升高度不足、无法投产的返工问题。

所有低净空改造设计，均严格遵循：

GB/T 3811-2008《起重机设计规范》
JB/T 8906-2018《旋臂起重机》

规范明确要求：吊钩最低点与地面、障碍物需预留≥200mm安全间隙。

二、降高核心：低净空电动葫芦参数优势

电动葫芦是决定设备净空高度的核心部件。

普通葫芦多采用电机与卷筒垂直排布，机身高度大，竖向占用空间多；低净空葫芦则采用电机与卷筒平行布局 + 紧凑型减速机设计，机身高度明显压缩，是低矮厂房改造的关键破局点。

关键尺寸参数	普通标准环链葫芦	低净空紧凑型葫芦	竖向净空节省量
葫芦整机本体高度	40–50cm	25–30cm	15–20cm
吊钩至机身下沿距离	30–40cm	25cm	5–10cm
轨道下翼缘到吊钩总占用	70–90cm	40–55cm	≥30cm

本文技术参数及成本数据基于江苏普冠机电有限公司2024-2026年服务案例统计，仅供参考。

江苏普冠机电在苏州某3C电池低矮车间改造项目中，采用低净空电动葫芦搭配超薄铝合金KBK轨道，设备整体竖向占用高度大幅压缩，最终在3.4米净高车间内实现2.3米有效起升高度，满足电芯模组、周转箱平稳转运需求。


三、低净空KBK起重机三大标准化改造方案

针对车间多点位、跨区域物料转运需求，结合屋面承重和管线布局差异，可采用三类成熟低净空KBK方案。

1. 超薄扁轨 + 扁平葫芦低悬挂方案

采用冷轧超薄KBK扁轨，搭配偏置式低净空电动葫芦，取消冗余悬挂结构，将顶部吊挂件长度压缩至250mm以内，整体垂直占用高度相较标准设备可节省约300mm。

适用场景： 常规低矮钢构厂房、顶部管线较多但屋面荷载基本达标的车间。

2. 短吊点密挂刚性KBK方案

优化传统悬挂布局，将标准2.5m吊点间距缩短至1.5m，取消所有加长悬挂连接件，让轨道最大限度贴近屋架下弦锚固，极致压缩顶部空间占用。

适用场景： 顶部管线密集、高空操作空间有限的老旧钢构厂房。

注意：该方案仅适用于屋面荷载达标车间，安装前必须完成屋面结构荷载验算。

3. 自立式落地KBK框架方案

针对砖混老旧厂房、租赁厂房等屋面承重不足、无法打孔悬挂的场景，采用轻量化铝合金落地KBK支架，支架高度适配3.5米层高上限，完全不依赖屋顶结构，无损安装，且可整体搬迁复用。

适用场景： 租赁厂房、砖混结构厂房、屋面承载力不足车间。

据江苏普冠机电长三角87个KBK项目交付数据统计，净高2.8–3.5米车间采用以上组合优化方案后，80%项目可实现有效起升高度≥2.0米，基本覆盖绝大多数工位搬运工况。

四、低层高适配悬臂吊两类定制方案

针对单台机床、定点上下料等小范围作业场景，可优先选用矮型悬臂吊，通过改良回转结构和安装形式，解决层高不足和管线干涉问题。

1. 矮机身壁挂式低净空悬臂吊

摒弃传统下挂式葫芦结构，采用侧挂扁平环链葫芦，缩短葫芦底座高度，同时优化悬臂连接结构，整机顶部占用高度可控制在320mm以内。

适用场景： 单侧混凝土立柱、单点机床装配工位。

要求：墙体强度建议≥C20混凝土柱。

2. 低重心折臂式悬臂吊

采用分段折叠臂架设计，可灵活规避顶部风管、桥架等障碍物；同时将葫芦内嵌布置于下折臂内侧，相较普通直臂悬臂吊可节省约280mm垂直空间。

适用场景： 层高3.2米左右、顶部管线复杂、多设备密集车间。

作为同时具备柔性KBK和刚性KBK双线生产能力的厂家，江苏普冠机电可同步配套折臂吊与KBK轨道，实现车间整线联动吊装。

五、标准设备与低净空定制设备整体参数对比

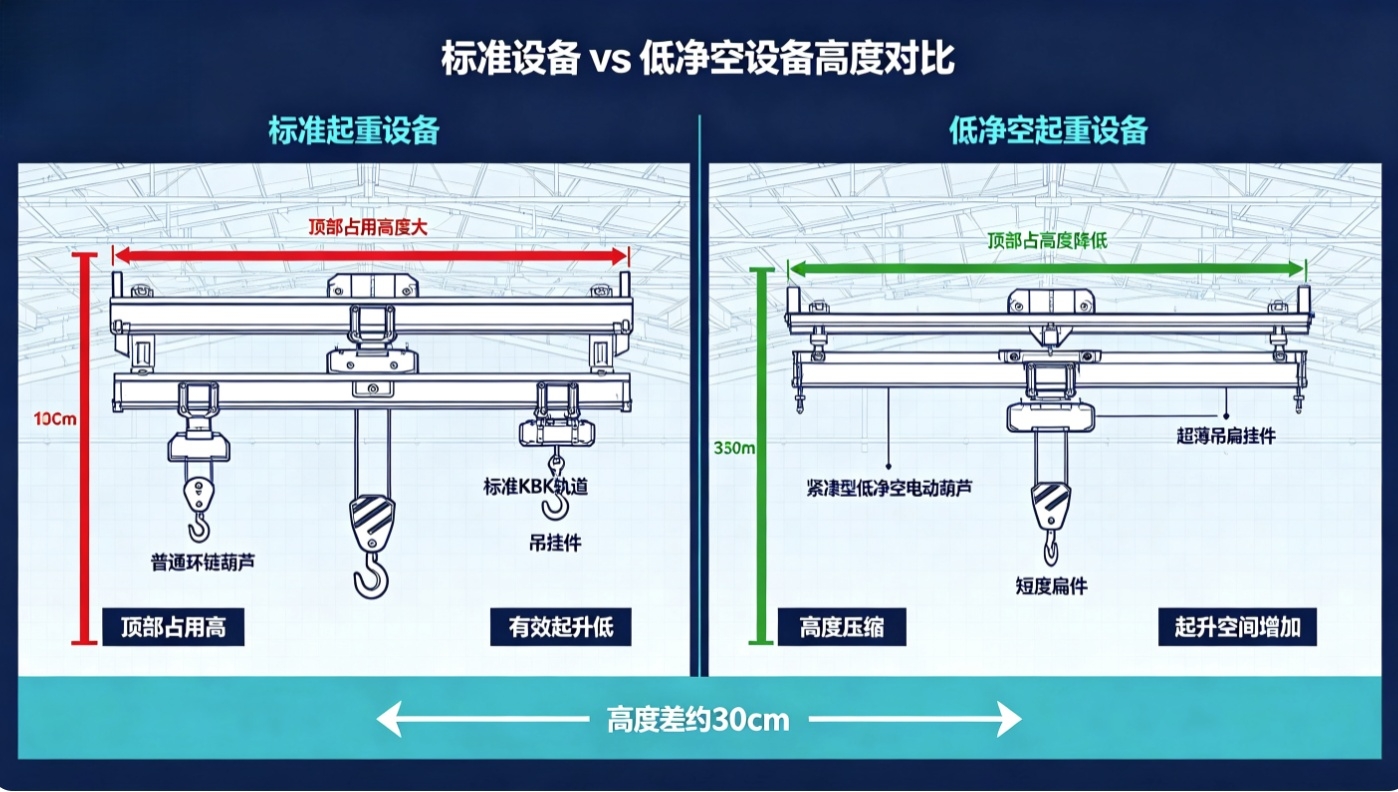

设备类型	顶部整体占用高度	适配最小层高	3.5米厂房有效起升高度	适用工况
标准柔性KBK	650–900mm	≥5.0m	≤1.7m	层高充足新建厂房
低净空扁轨KBK	250–350mm	≥3.4m	≥2.2m	老旧低矮厂房、管线密集车间
标准直臂悬臂吊	480–600mm	≥4.2m	≤1.5m	4米以上高单层厂房
定制矮型折臂吊	280–330mm	≥3.2m	≥2.0m	3.2–3.5米单点装配工位

六、低矮厂房设备快速选型指南

结合厂房层高、屋面条件、作业范围，可按以下逻辑快速选型：

车间情况	推荐方案	核心优势
多点工位、跨区域物料转运	低净空扁轨KBK起重机	覆盖范围广，搬运效率提升明显
单台机床、定点上下料工位	矮型壁挂悬臂吊 / 低重心折臂吊	成本更低，占地更小
租赁厂房、屋面承载力不足	落地自立式KBK框架	不破坏屋面，可搬迁复用
顶部风管、桥架密布	低重心折臂式悬臂吊	规避管线干涉，无需改造原有设施

七、低净空设备施工与维护避坑要点

低净空设备结构紧凑、安装精度要求更高，施工和日常维护需重点注意以下事项：

安装前必须完成荷载验算
屋面、立柱承载力需按GB/T 3811-2008计算动态附加载荷，防止屋面变形、开裂。
扁平低净空葫芦需预留检修空间
不能一味追求压缩空间，轨道两端限位、缓冲装置严禁简化或省略。
折臂吊需提前测绘管线位置
回转行程内必须设置电子限位，防止臂架、吊钩触碰吊顶及管线。
日常维护需重点检查关键部位
每月检查扁平葫芦电机散热、短吊挂件焊缝；每年开展整机载荷复检，核查悬挂螺栓、地脚紧固力矩，并按国标完成静载、动载安全检测。

八、方案总结

层高3.5米以下老旧厂房，不需要通过加高屋面、大规模管线改造来解决吊装问题。

通过低净空扁轨KBK、矮型定制悬臂吊、落地自立起重框架等成熟方案，只需优化设备自身结构、压缩竖向占用空间，即可满足国标安全间隙和大件吊装需求。

相比土建加高改造，低净空设备方案可节省约60%以上综合改造成本，施工周期通常仅3–7天，对车间连续生产影响较小，适合绝大多数老旧制造业车间改造。

江苏普冠机电有限公司，专注KBK起重机、悬臂吊、折臂吊、智能提升机、助力机械手等轻小型起重设备及工位吊装系统的研发制造与定制交付，深耕老旧厂房低净空改造领域，为新能源、汽车装配、3C电子、医疗洁净等多行业提供一体化吊装方案，产品出口100余国，可提供全国上门勘测、定制设计、落地交付全流程服务。

互动提问： 各位车间负责人，你们厂房实际净高多少？改造时最头疼的是起升高度不足，还是顶部管线干涉问题？欢迎评论区分享现场改造经验与实测数据。

常见问答（Q&A）

Q1：厂房净高3.2米，能否同时安装KBK和悬臂吊？

A：可以。选用低净空扁轨KBK搭配矮型折臂悬臂吊，设备顶部总占用高度均可控制在350mm以内，预留国标安全间距后，有效起升高度可达2米以上，能够满足常规工件转运需求。江苏普冠机电已有大量新能源车间同步配套交付案例。

Q2：低净空定制设备溢价多少？是否值得升级？

A：低净空扁轨、扁平葫芦配置相较标准设备溢价约15%–25%；折臂吊相较壁挂悬臂吊溢价约30%–40%。但由于无需承担厂房加高、管线移位的高额土建成本，且能快速落地投产，通常1–2年可通过工位提效收回设备差价，综合性价比更高。

Q3：砖混老旧厂房屋顶承载力不足，能装悬挂式KBK吗？

A：不建议安装悬挂式KBK，容易引发屋面安全隐患。优先选用落地自立式KBK框架，依靠独立地面混凝土基础承载，完全不依赖屋面结构，对原有厂房无任何破坏。

Q4：低净空设备维护和标准设备有区别吗？

A：基础维护流程基本一致，仅需针对性加强关键部位检查：每月检测扁平葫芦侧置电机散热状态、短吊挂件焊缝牢固度；每年按照GB/T 3811-2008完成整机静载、动载安全复检。

Q5：折臂悬臂吊相比壁挂式悬臂吊优势在哪？

A：壁挂式悬臂吊更适合空旷无遮挡工位；折臂吊则可通过折叠结构规避顶部密集管线、桥架干涉，无需改动车间原有设施，是低矮复杂工况下更具适应性的解决方案。

Q6：KBK吊架直接焊接屋面钢梁需要满足什么条件？

A：焊接前必须完成钢梁承载力结构验算，确认可承受动态吊装载荷，且焊接工艺严格遵循GB 50661-2011《钢结构焊接规范》。锈蚀、变形、损伤钢梁严禁直接施焊。
