起重桁架轨道安装，厂房土建需要满足哪些条件？

老旧厂房、新建车间加装刚性桁架轨道，多数落地翻车问题都源于土建条件不达标。地基承载力不足、立柱变形、牛腿承轨荷载不够、净空跨距受限，会直接导致设备晃动、轨道跑偏、结构开裂，后期加固返工成本远超设备采购差价。

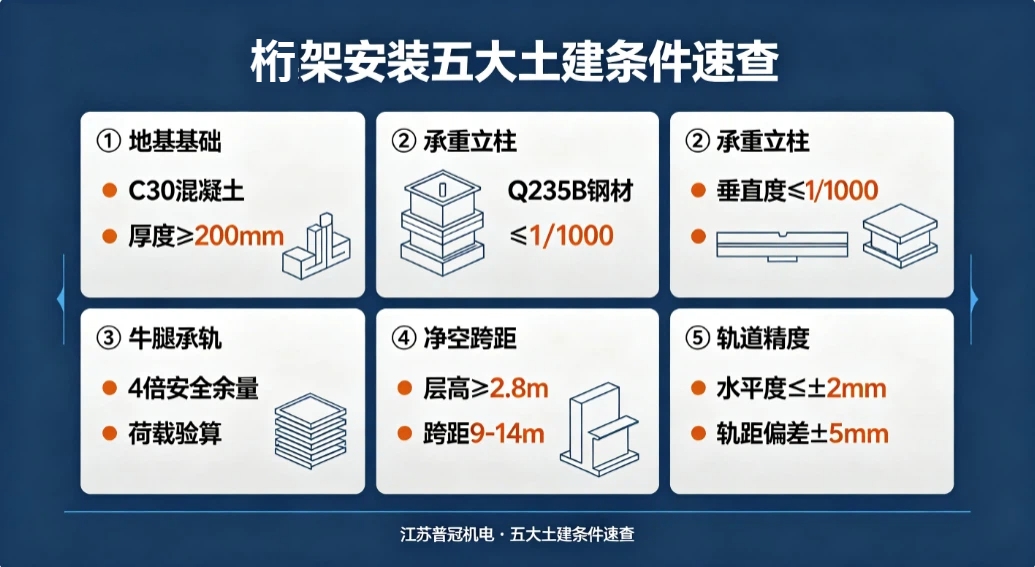

核心结论：地基基础、承重立柱、牛腿承轨结构、车间净空跨距、轨道安装精度，是桁架轨道安装的五大硬性前提。

江苏普冠机电有限公司成立于2017年，坐落江苏苏州昆山，国家A级纳税人企业，主营3t及以内室内轻小型起重设备。热销产品：KBK起重机、桁架、室内单/双/无梁轻型行车、折臂吊、悬臂吊、智能提升机、助力机械手、真空吸管吊、室内电动葫芦与非标起重夹具等。可提供车间整套工位起重非标定制方案，整机质保1-2年，产品出口全球百余个国家。

一、地基基础检测：桁架设备核心受力根基

桁架轨道、自立式桁架及配套行车设备的所有吊装荷载，最终全部传导至地面地基。地基检测严格遵循**GB 50144-2019《工业建筑可靠性鉴定标准》与GB/T 3811-2008《起重机设计规范》**双重国标。

环氧地坪、砂浆找平层无任何承重能力，严禁作为设备受力基础。

地基分层级土建标准（适配3t以内全系设备）：

设备吨位	混凝土强度	地面厚度	单位承压
0.5t以内	≥C25	≥150mm	≥0.3MPa
1-2t轻型	≥C30	≥200mm	≥0.3MPa
2-3t重载	≥C30	≥220mm（需增设加固垫层）	≥0.3MPa

地基表面须无空鼓、无贯穿性裂缝、无不均匀沉降变形。

据江苏普冠机电长三角老旧厂房改造案例统计，室内轻型行车搭配桁架成套方案可降低30%车间改造成本，曾为3C电子老旧车间C20低标号地基定制加固方案，成功落地2t桁架行车成套吊装项目。


二、承重立柱结构检测：抵御设备动态冲击荷载

桁架轨道运行中会产生持续横向动态冲击力，立柱作为核心支撑结构，钢立柱与混凝土立柱检测标准差异明确。

钢制立柱核验标准：

立柱材质不低于Q235B，无锈蚀、弯曲变形、焊缝开裂
柱脚底板贴合牢固，地脚螺栓无松动、锈蚀
立柱垂直度偏差≤H/1000（H为立柱高度）
单根立柱侧向冲击荷载承受≥额定起重量1.2倍

混凝土立柱核验标准：

立柱混凝土标号≥C30，表层无剥落、掉块、主筋外露
老旧厂房必须现场做回弹强度检测，通过动荷载专业验算
大跨度吊装工况，优先采用桁架+KBK轨道组合方案，分散立柱单点载荷

三、牛腿与承轨梁检测：悬挂式桁架安装关键

牛腿、承轨梁是悬挂式桁架轨道的直接受力构件，设备轮压通过轨道、承轨梁完全传导至牛腿，是厂房土建勘测的重中之重。

检测验算依据**JB/T 8906-2014《悬臂起重机》**行业标准，额定起重量超2吨的设备，必须严格核验基础承载与抗倾覆性能。

额定起重量	地基土建要求	地基尺寸参考
0.5-1吨	可免基础或轻型简易基础	简易地脚螺栓固定
2-3吨	必须浇筑专用混凝土地基	1500×1500×400mm
5吨及以上	加强型专业混凝土地基	需专业结构计算定制

四、轨道安装精度控制：决定设备运行稳定性

土建基础达标后，轨道安装精度直接影响桁架、行车设备的运行平顺度，杜绝晃动、啃轨、跑偏问题。依据GB/T 3811-2008验收标准，严格管控三大核心精度指标：

标高控制：单根轨道纵向倾斜度≤1/1500，两根平行轨道相对标高偏差≤10mm
跨距精度：轨距允许偏差±5mm，需在恒温稳定环境下测量校准
直线度：每2米轨道长度内直线偏差≤1mm，轨道接头缝隙1-2mm，寒冷地区预留4-6mm伸缩缝隙

江苏普冠机电为某新能源厂房交付刚性桁架+KBK轨道成套吊装项目，通过精准精度调校，整套系统减少40%立柱支撑结构，大幅释放车间有效作业空间。

五、车间净空与跨距核验：适配低矮、大跨度厂房

桁架轨道及配套行车设备对厂房竖向净空、横向跨距有明确安装要求，老旧低矮厂房可采用超薄吊挂件+扁平葫芦低净空定制方案，适配2.8米以上层高车间。

依据国标规范，设备顶部与屋面钢梁、消防管道、通风设备等障碍物，必须预留≥150mm安全间隙，规避运行干涉碰撞。

跨距适配方面：

悬挂式桁架立柱间距可达9-10m
自立式桁架间距6-9m
主梁最大可定制14m大跨度

完全适配多工位联动转运、整线装配吊装需求。

六、土建条件不达标时的替代方案

针对地基薄弱、屋面荷载不足、无牛腿、层高受限等土建短板，无需大规模拆改厂房，可通过两种标准化方案适配落地。

方案一：自立式刚性桁架

完全不依赖厂房屋面、牛腿承重，钢制立柱落地承载，荷载直接传导至地面地基。

设备载重	适配跨度	地面承载力要求	混凝土强度
≤250kg	≤4m	≥0.15MPa	≥C20
250-500kg	4-6m	≥0.2MPa	≥C25
500-1000kg	6-8m	≥0.25MPa	≥C25
1000-2000kg	≥8m	≥0.3MPa	≥C30

方案二：悬挂式加固安装

采用化学锚栓、高强度膨胀螺栓固定，穿透表层地坪锚固至混凝土基层，适配地面局部不达标、屋面结构完好的既有厂房，无需大面积浇筑改造，施工周期短。

七、行业总结

起重桁架轨道、配套室内行车及KBK成套系统安装，必须提前勘测地基基础、承重立柱、牛腿承轨、净空跨距、轨道精度五大土建维度。新建厂房可提前预留安装点位；老旧厂房可根据现场工况选择自立式或悬挂式适配方案，有效规避返工隐患、降低改造成本。

江苏普冠机电是少数可同步自主生产KBK起重机、刚性桁架、室内轻型行车的一站式室内起重源头厂家，可上门勘测厂房全部土建工况，针对性定制桁架、行车成套解决方案，适配新能源、汽车装配、3C电子、老旧厂房改造多场景，整机质保1-2年，产品出口全球百余国家。
