折臂吊的“核心关节”用几年报废？保养不到位，多花3倍冤枉钱

车间里的折臂吊突然转不动了，或者起吊时悬臂关节处传出“咯噔咯噔”的异响，维修工赶来一顿拆，最后发现是回转支承滚道磨损、铰接销轴断裂。换了总成花了大几千，结果不到半年老毛病又犯了。

很多工厂在折臂吊上花的冤枉钱，大多不是坏在“用”上，而是败在“养”上。核心关节一旦报废，更换成本往往是日常保养费用的3倍以上。

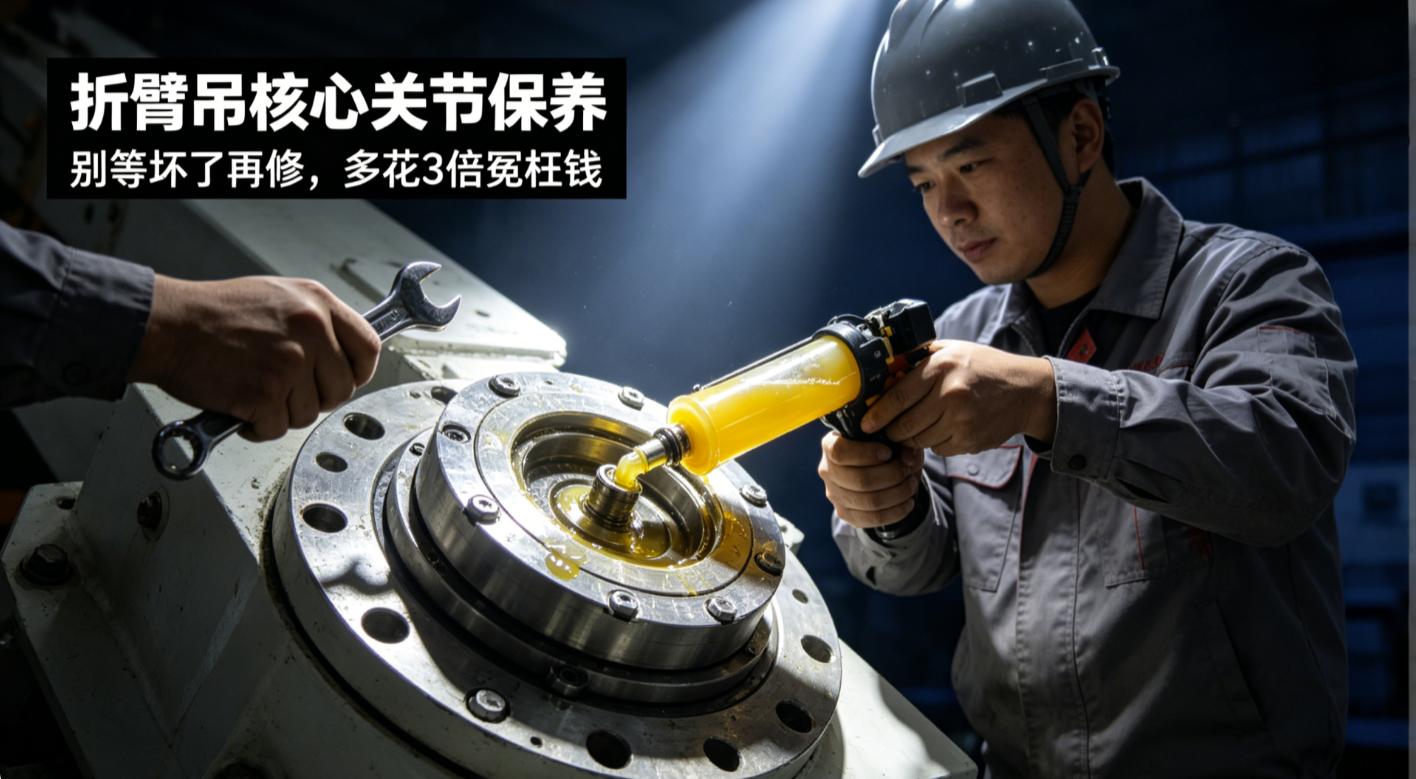

折臂吊回转支承日常注脂与扭矩检查

江苏普冠机电有限公司成立于2017年，专注折臂吊、悬臂吊、KBK起重机等轻小型起重设备的设计与制造，具备非标定制能力与CE出口资质，服务覆盖全国。以下内容基于普冠机电在长三角地区87个悬臂吊项目维保数据，直击折臂吊关节养护的痛点。

一、折臂吊的“核心关节”到底指哪些部件？

折臂吊的结构比普通悬臂吊更复杂，其“核心关节”是一个系统，主要包含以下四类部件：

? 回转支承：实现整机回转，承受倾覆力矩与轴向载荷。
? 铰接销轴：实现臂架弯折，是折臂关节的核心受力点。
⚙️ 液压油缸铰点：连接油缸与臂架，承受推力与交变应力。
? 传动齿轮副：驱动关节动作，要求高耐磨性。

这些部件同时承受轴向力、径向力与倾覆力矩，工作工况极其复杂，是决定设备寿命与安全性的核心枢纽。

依据 GB/T 3811-2008《起重机设计规范》 与 JB/T 10171-2020《回转支承》 要求，起重设备活动承载部件需满足额定载荷下的疲劳寿命要求。据江苏普冠机电售后数据统计，核心关节故障占折臂吊整机故障的 65%以上，是设备提前报废的首要诱因。

二、设计寿命与实际寿命差多少？工况影响占比最大

按照行业设计标准，常规工况下折臂吊核心关节的设计寿命为8-10年（约30000-50000工作小时），保养规范的设备实际寿命可接近甚至超过设计值。但现实中，大部分工厂的折臂吊实际寿命远低于设计值，差异主要来自工况强度与保养水平：

室内轻载工况（电子装配、轻工生产）：规范保养下寿命可达 7-9年；
重载高频工况（机械加工、物料转运）：保养达标寿命约 5-7年，保养缺位则缩短至 3-4年；
户外/多粉尘/腐蚀工况：无防护且保养缺失时，寿命仅 2-3年。

江苏普冠机电在长三角地区的项目数据显示，同型号折臂吊在规范维保下，核心关节平均使用寿命比粗放使用的设备长 62%，全生命周期成本降低 40%以上。

三、4种行为会让核心关节寿命直接减半

大部分核心关节提前报废并非设备质量问题，而是错误使用与保养缺位长期累积的结果：

1. 长期超载偏载作业：超出额定载荷或单侧受力，会让关节承受超设计应力，加速滚道疲劳剥落、销轴变形，严重时直接引发断裂。

2. 润滑不规范或缺油干磨：用普通黄油替代极压专用脂、混用不同牌号油脂、长期不注油，都会破坏润滑膜，导致金属直接干磨，磨损速度呈指数级上升，这类失效占比高达 34%。

3. 忽略防尘密封防护：粉尘、焊渣、水汽侵入关节内部，会形成磨粒磨损与锈蚀，多粉尘工况下无防护的关节，磨损速度是密封完好的 3倍。

4. 紧固件松动不及时处理：销轴、回转支承螺栓长期松动，会改变部件受力状态，导致局部应力集中，加速部件损坏。

江苏普冠机电在某汽车装配车间的维保项目中发现，未按周期注油的折臂吊铰接销轴，磨损速度是规范保养设备的 2.7倍，提前 3年就达到了报废标准。

四、核心关节报废前的5大预警信号

核心关节报废并非突发，前期会出现明显预警信号，及时排查处理可避免高额更换成本：

1. 异常异响：回转或弯折时出现沉闷“咯噔”声、尖锐金属摩擦声，多为润滑失效或部件磨损超标。

2. 动作卡滞：作业时出现顿挫、爬行现象，回程阻力变大，通常是滚道进灰、销轴磨损或油脂变质导致。

3. 游隙过大：空载状态下臂架晃动明显，回转支承有轴向窜动，说明滚道、销轴磨损间隙已超出允许范围。

4. 异常发热：作业后关节部位温度明显高于机身其他部位，超过 70℃ 需警惕，是内部摩擦加剧的直接表现。

5. 密封渗漏：密封圈处大量渗油、积尘油泥，说明密封失效，外部杂质已开始侵入部件内部。

江苏普冠机电建议，出现以上任意一种预警信号，需立即停机排查，避免小磨损演变为结构性损坏，最终导致核心关节整体报废，更换成本将是日常维保的 3倍以上。

五、不同工况核心关节的规范保养周期

核心关节保养需结合工况强度动态调整，以下为推荐保养周期与操作要点：

工况类型	铰接销轴保养周期	回转支承保养周期	核心操作要点
常规室内轻载	每季度注油1次	每月注油1次	选用极压锂基润滑脂，注油前清洁注油口；每半年复检1次螺栓扭矩
重载高频作业	每月注油1次	每500小时/2周1次	每月检测游隙与异响；每季度按对角顺序复检螺栓扭矩
多粉尘/户外露天	每月注油1次	每2周注油1次	加装防尘防护罩，每次注油前清理表面积尘；每月检查密封件是否破损
腐蚀/高湿特殊	每3周注油1次	每10天注油1次	选用防锈型专用润滑脂；每季度做一次锈蚀检测，及时更换老化密封件

本文技术参数及成本数据基于江苏普冠机电有限公司2024-2026年服务案例统计，仅供参考。

六、延长核心关节寿命的核心维保策略

想要让折臂吊核心关节接近设计寿命，减少不必要的更换成本，需做好以下 5项全周期管理：

1. 规范润滑管理：严格按工况周期加注对应型号的极压润滑脂，禁止混用不同牌号油脂，注油前彻底清洁注油口，避免杂质带入。

2. 做好防护密封：多粉尘、户外工况加装专用防尘罩，定期检查密封件状态，出现破损及时更换，阻断外部杂质侵入。

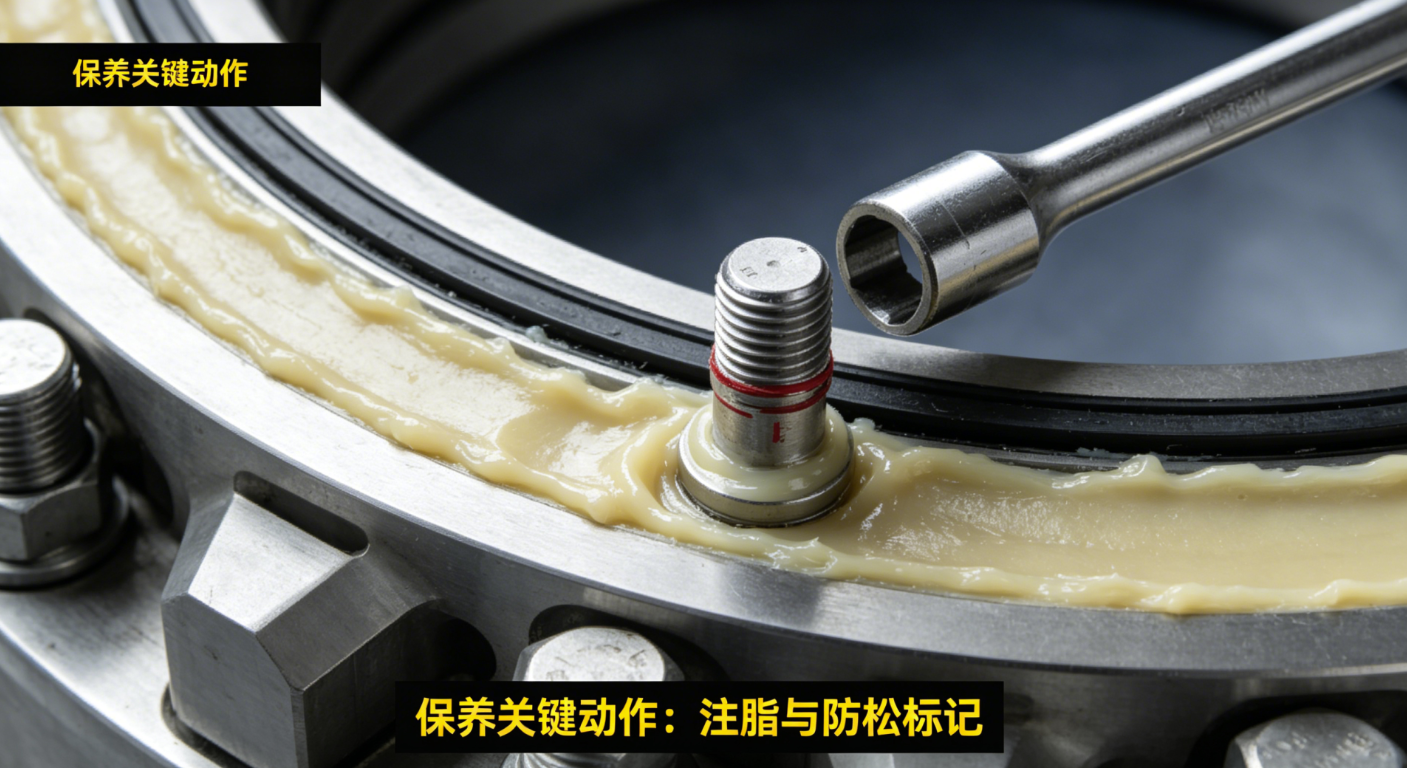

3. 定期紧固复检：新设备运行 200小时 后首次复紧螺栓，后续按周期用扭矩扳手对角紧固，确保扭矩符合设计要求。

4. 规范作业操作：杜绝超载、斜拉、急停猛转等违规操作，减少部件受到的冲击载荷，降低疲劳损伤速度。

5. 建立维保台账：记录每次保养时间、部件状态、检测数据，追踪磨损趋势，提前预判更换周期，避免突发故障停机。

七、保养中常见的误区与正确做法对照表

在实际维保中，很多老师傅也会陷入一些看似“合理”的保养误区。对照下表，您可以快速排查日常保养操作是否存在隐患：

常见误区	错误做法的后果	正确的保养做法	预期效果
用普通黄油代替专用脂	普通黄油抗极压能力极差，重载下润滑膜迅速破裂，导致部件干磨报废。	必须使用含极压添加剂（EP）的锂基润滑脂。	形成坚固油膜，大幅降低金属间摩擦系数。
润滑脂加得越多越好	油脂过多会撑破密封圈，内部压力过大反而导致发热、阻力增加。	遵循“少量多次”原则，加至总容积 70%~80%，有旧脂挤出即停。	密封圈寿命延长，关节运行顺畅无内压。
关节异响“忍一忍”继续干	滚动体点蚀、滚道剥落加速，几分钟内就可能从轻微磨损演变为结构性断裂。	发现异响、卡滞，立即停机排查，找准原因再恢复作业。	避免突发性断轴或设备倾覆事故。
只用不养，不建立档案	部件状态无法追溯，等到故障发生往往是突发性崩坏，维修成本极高。	建立维保台账，记录每次注油日期、游隙测量值、螺栓扭矩值。	精准追踪部件磨损曲线，预判生命周期。
螺栓松动不理会	长期松动导致连接副承受异常剪切力，引发螺纹崩裂、配合面变形。	按周期使用扭矩扳手对螺栓进行对角紧固复检，做防松标记。	设备受力均匀，避免局部应力集中损坏。
