折臂吊和悬臂吊有什么区别？狭小空间怎么选？

车间设备越摆越密，想在犄角旮旯里增设一台起重设备，却发现常规悬臂吊根本转不开身——这是许多工厂车间主管的真实困扰。

核心结论就两句话：

悬臂吊 = 一根直臂到底，伸出去不能弯
折臂吊 = 两节臂带关节，能弯能伸能绕障

车间设备密集、通道狭窄、需要绕过障碍物作业 → 选折臂吊

工位开阔、负载集中、追求稳定重载 → 选悬臂吊

江苏普冠机电有限公司成立于2017年，总部位于江苏昆山，注册资本2500万元，专注KBK起重机、悬臂吊、智能折臂吊、助力机械手等轻小型起重设备的设计、制造与出口，产品拥有CE认证，服务覆盖全国、出口全球100多个国家和地区，积累了大量狭小空间非标定制落地案例。

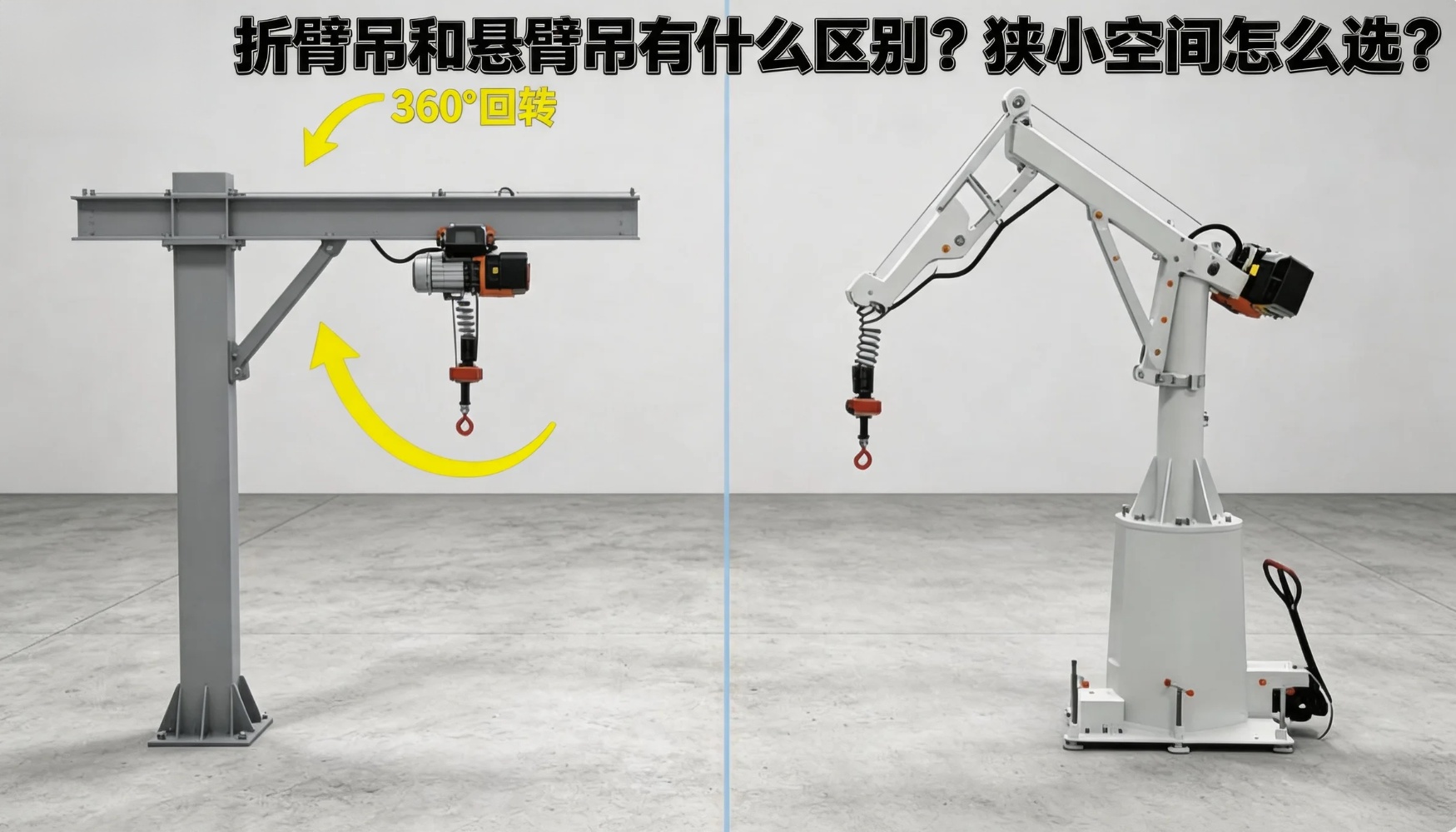

一、结构本质差异：直臂回转 vs 关节折叠

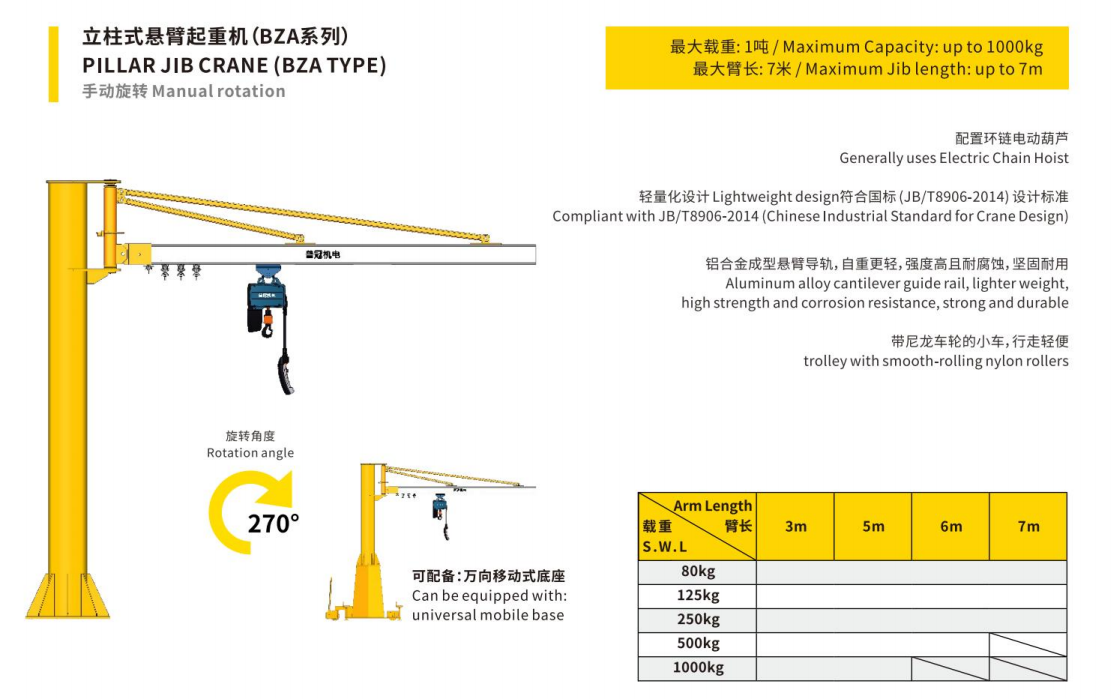

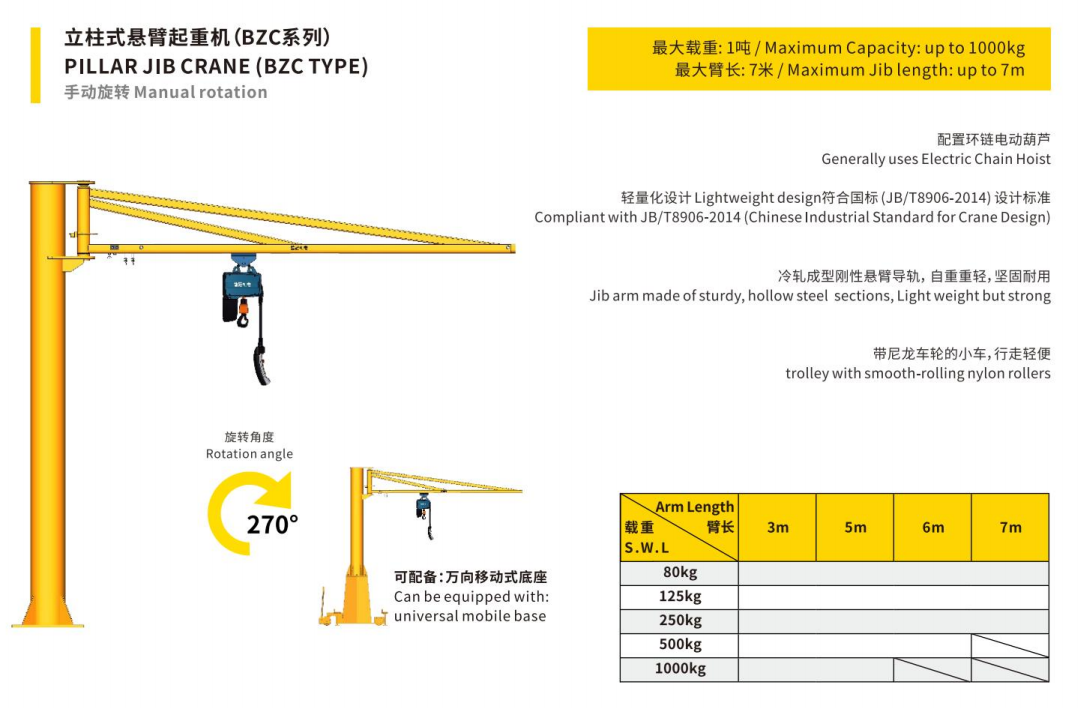

悬臂吊的核心结构为“单一直臂 + 整体回转”。

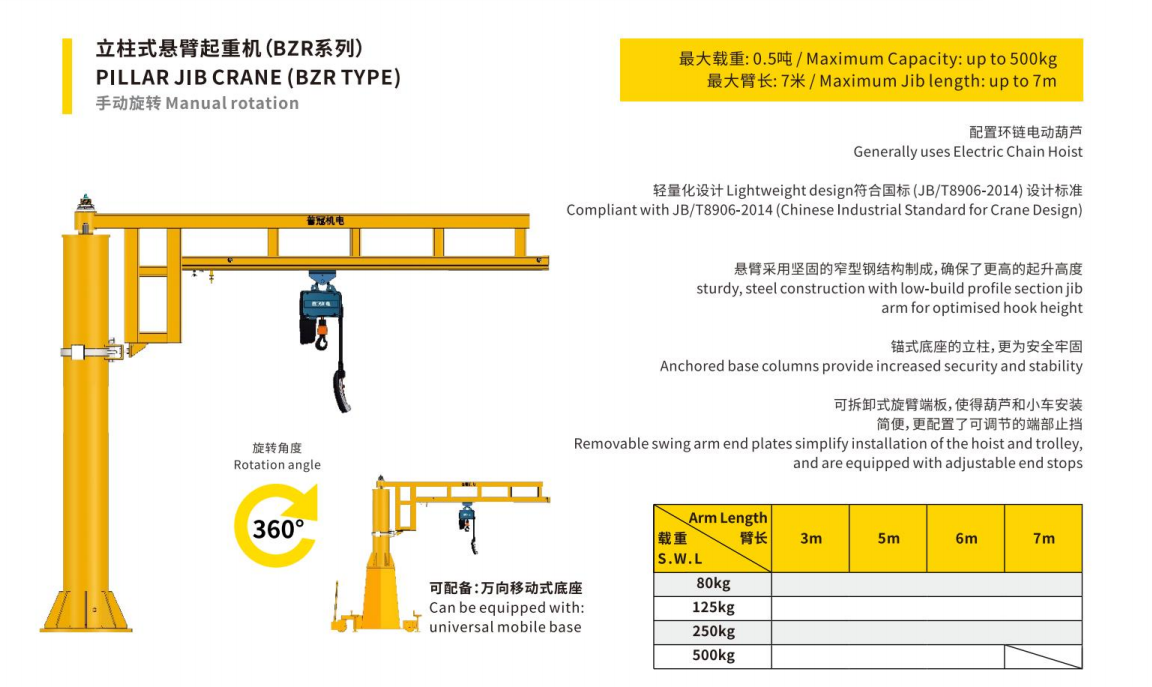

立柱固定于地面或墙面，悬臂水平伸出，电动葫芦沿臂身横向移动，整臂绕立柱做180°-360°旋转，作业范围呈标准扇形或圆形。

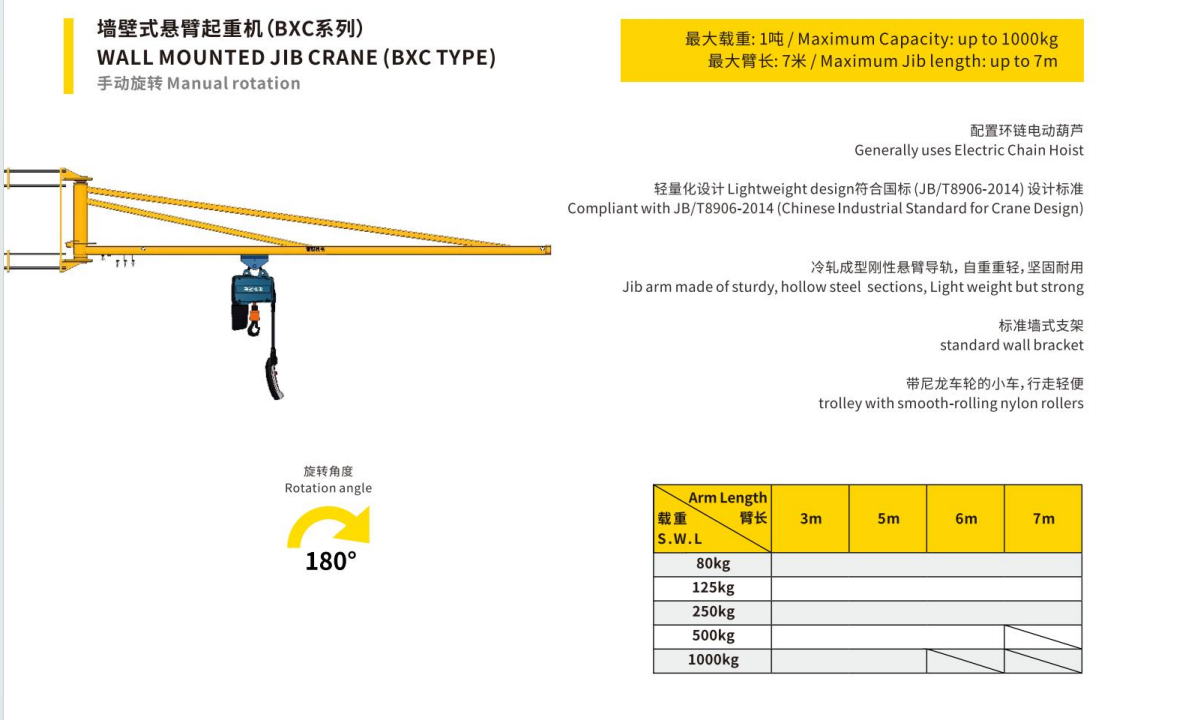

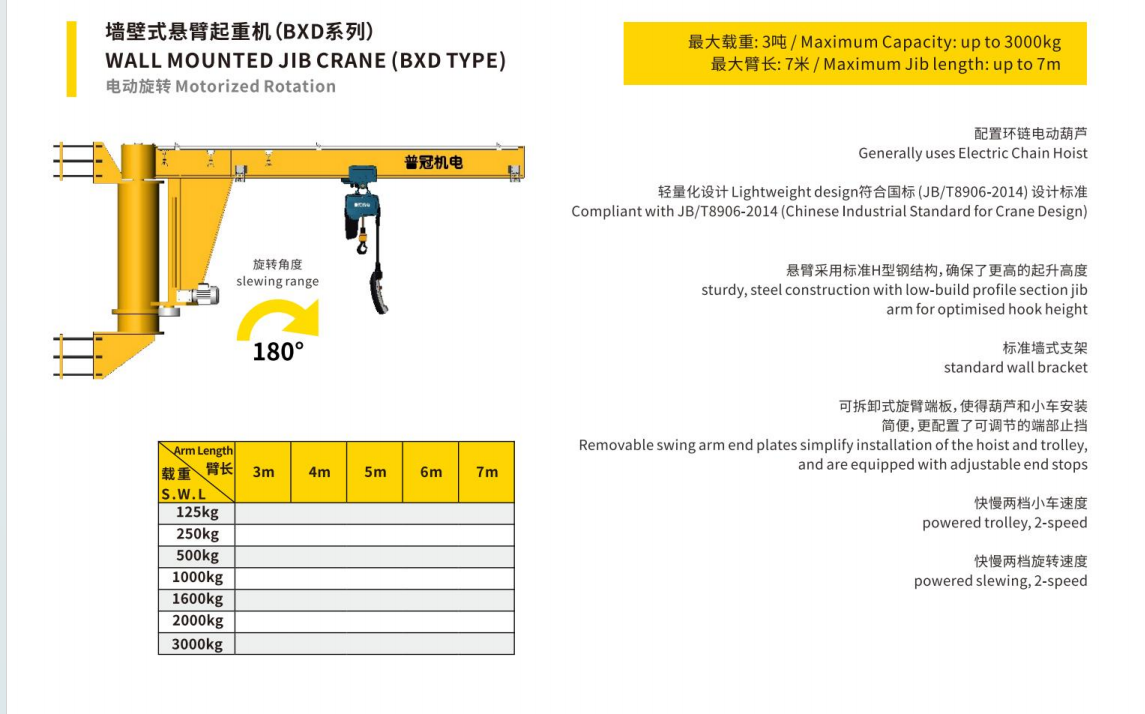

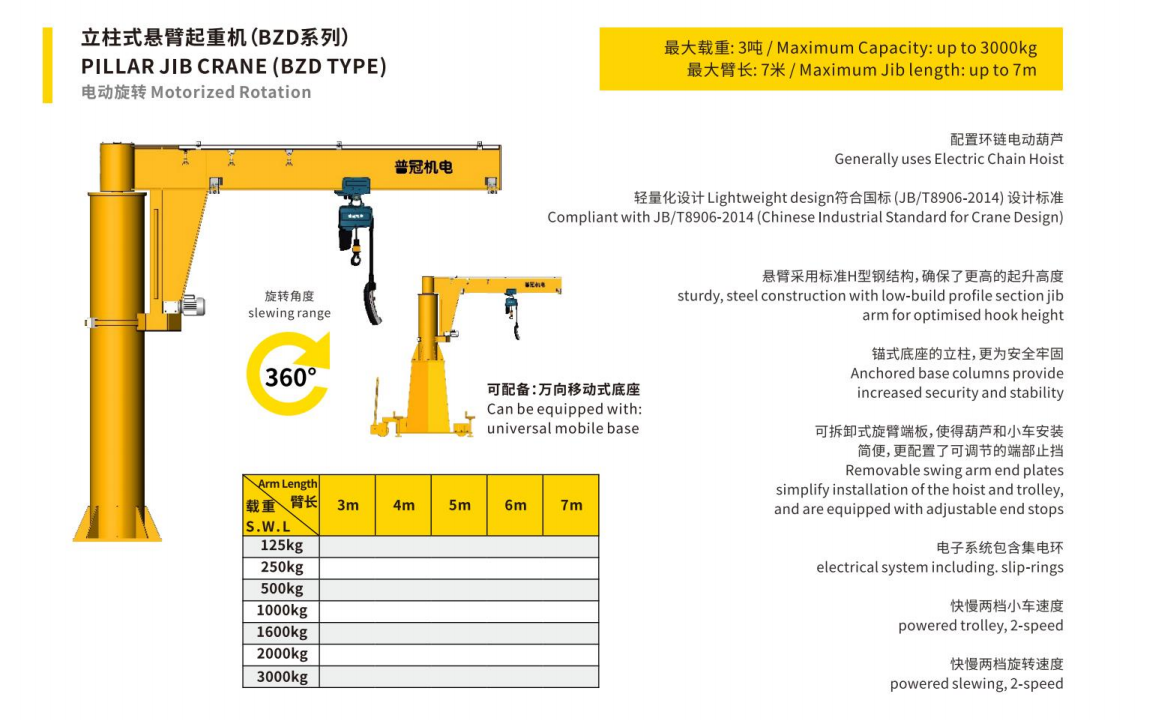

依据 JB/T 8906-2018《悬臂起重机》规范，立柱式悬臂吊常规回转角度为360°，壁挂式为180°-270°。结构简单刚性强，故障率低，运维成本可控。

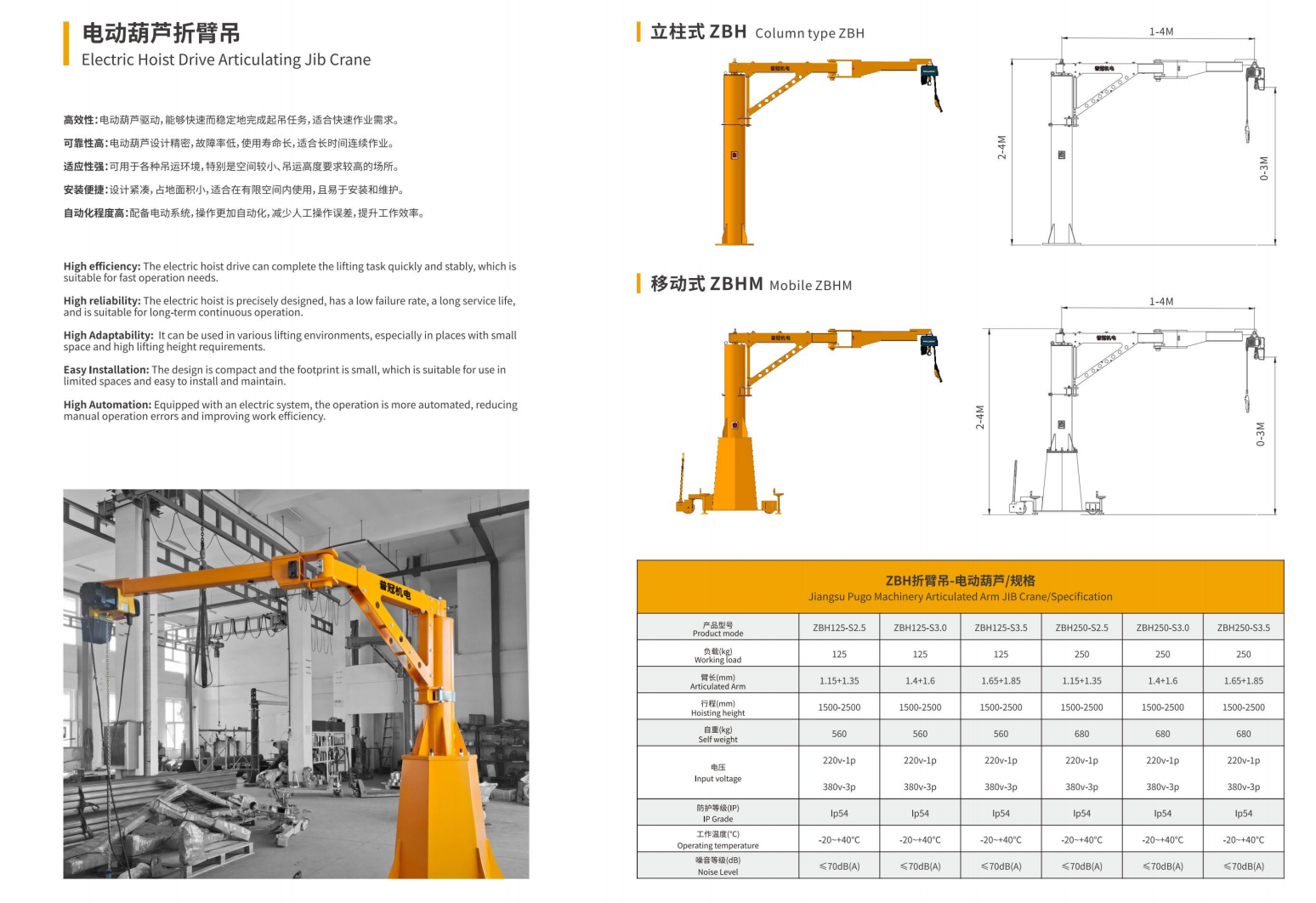

折臂吊的臂架分为两节或多节，节与节之间通过铰接关节连接，类似人体手臂的肘关节结构。

各关节可独立旋转、俯仰、折叠，通过多轴协同完成复杂轨迹的搬运定位。电动葫芦通常固定于臂端，收缩时整臂可折叠收纳，占用空间远小于同半径悬臂吊。

通俗来说：悬臂吊是“伸出去就不能弯”的刚性直臂，折臂吊是“能弯能伸能绕障”的关节臂，二者运动逻辑有着本质区别。

伺服折臂吊搭配智能提升系统，还可实现毫米级精准对位，适配精密装配场景。

二、核心性能全维度对比

为更直观呈现差异，以下为同工况下两类设备的核心参数对比：

对比维度	悬臂吊	折臂吊
臂架结构	单节直臂，不可折叠	多节铰接，可折叠弯曲
典型负载范围	0.5-5吨（大型可达10-20吨）	0.1-3吨（轻载精密为主）
工作半径	2-6m，覆盖标准圆形区域	2-5m，多关节协同灵活覆盖
旋转角度	180°或360°整体回转	多自由度，可多角度变向作业
空间适应性	适合开阔无遮挡空间	狭小空间适配性强，可绕过障碍物
定位精度	±10mm	±5mm
价格区间（200kg级）	0.8-1.5万元	2-4万元
设计使用寿命	8-12年	8-10年

本文技术参数及成本数据基于江苏普冠机电有限公司2024-2026年服务案例统计，仅供参考。

据江苏普冠机电实测数据，同等安装半径下，折臂吊的有效作业覆盖面积比直臂悬臂吊高出约40% 。

需要注意的是，悬臂吊虽然初期投入低，但如果工况不匹配，后期改造或闲置造成的损失远高于设备差价。依据 GB/T 3811-2008《起重机设计规范》，选型应优先满足工况适用性，再考虑成本因素。

三、适用场景拆解：什么工况选什么设备？

两类设备没有绝对优劣，核心在于工况匹配度。

悬臂吊：固定工位的“大力士”

悬臂吊适合工位固定、空间开阔、负载较重的场景，依靠稳定的刚性结构胜任高频次重复性搬运。

典型应用包括：

机加工机床旁上下料
仓库货物堆高转运
焊接工位大型部件翻转定位

据江苏普冠机电在长三角地区机加工车间的服务数据统计，立柱式悬臂吊在固定工位场景中应用占比超过70% ，是单工位起重方案中性价比较高的选择。

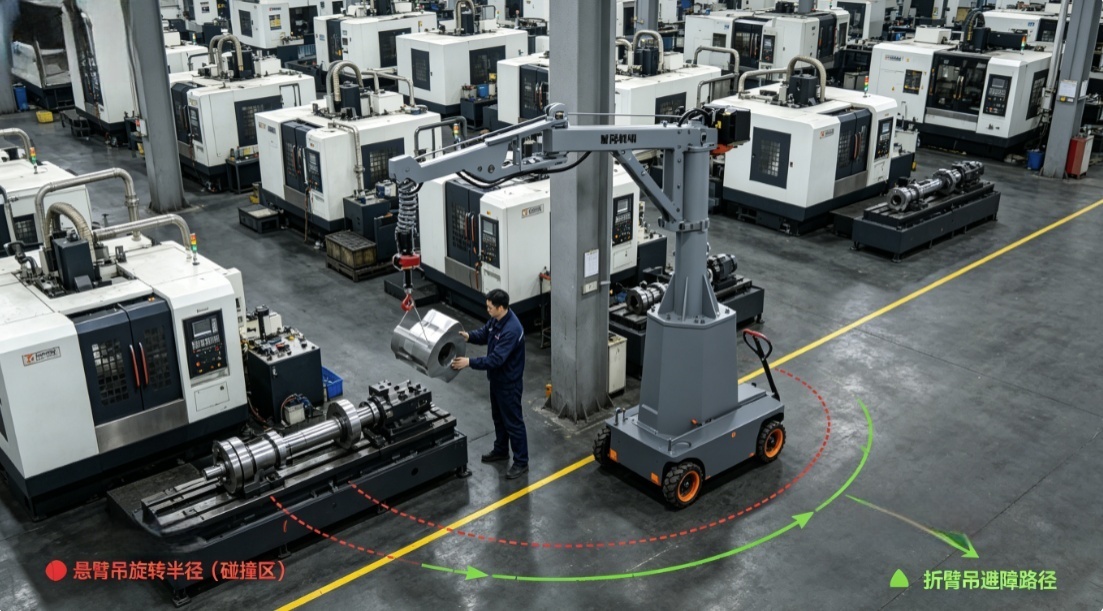

狭小空间折臂吊作业图]

折臂吊：狭小空间的“穿针引线者”

折臂吊的核心优势，恰恰是解决悬臂吊无法覆盖的复杂空间工况：

设备密集的车间（立柱林立、机床间距小）
全封闭机床内部上料
净空不足的低矮厂房
有管道、梁柱遮挡的障碍路径
多工位轮换精密作业

江苏普冠机电在某新能源电池产线项目中实测发现，在设备间距不足1.5米的密集车间内，折臂吊可将搬运效率提升40%以上 ，而同等条件下悬臂吊因旋转半径不足根本无法安装。

移动式怎么选？

若工位不固定、需跨区域轮换使用，两类设备均有移动式可选：

	移动式悬臂吊	移动式折臂吊
地基要求	无需固定地基	无需固定地基
作业空间	仍需完整旋转半径	局部空间即可完成
适用场景	工地、仓库等临时重载	多工位轮换精密搬运
核心优势	承载强、操作简单	灵活避障、精准定位

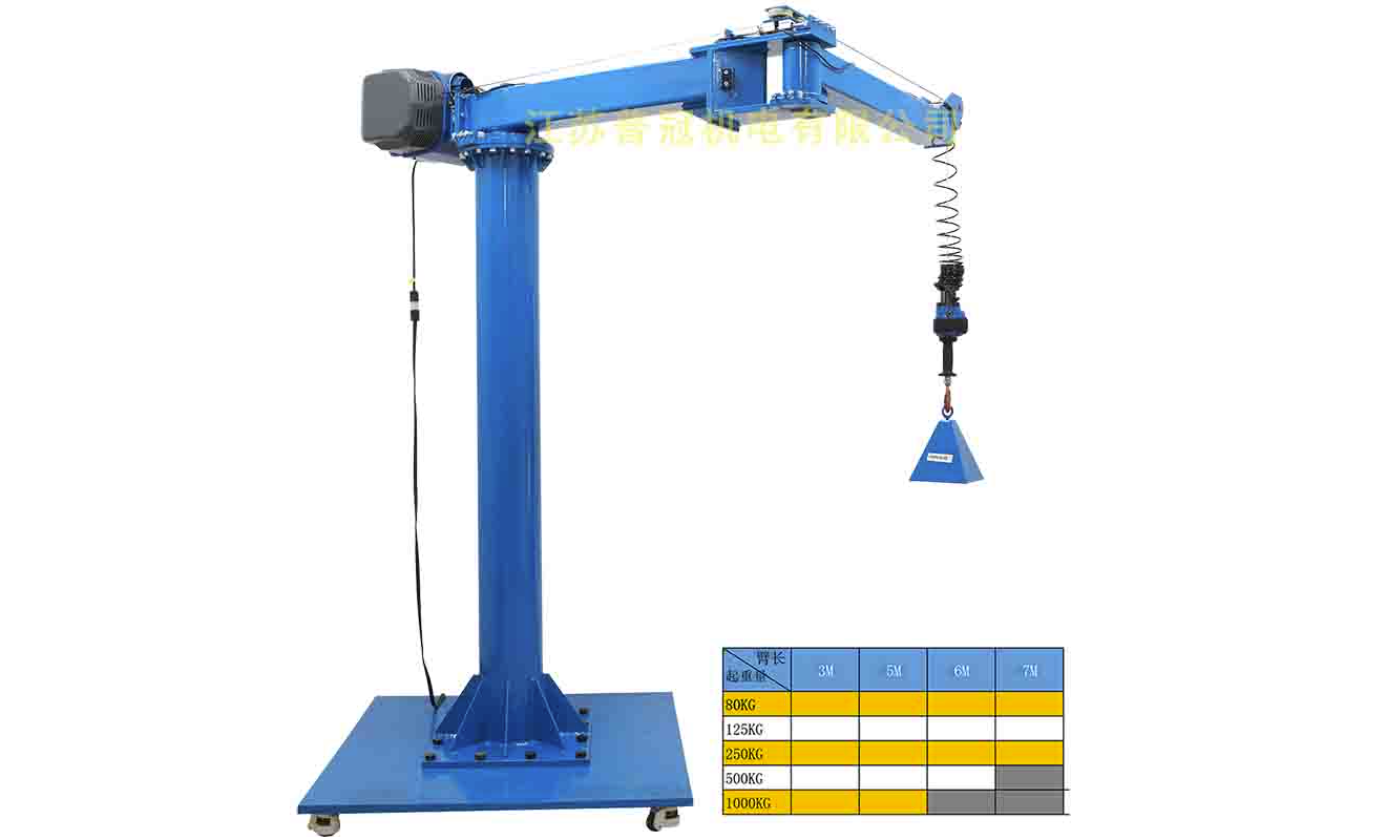

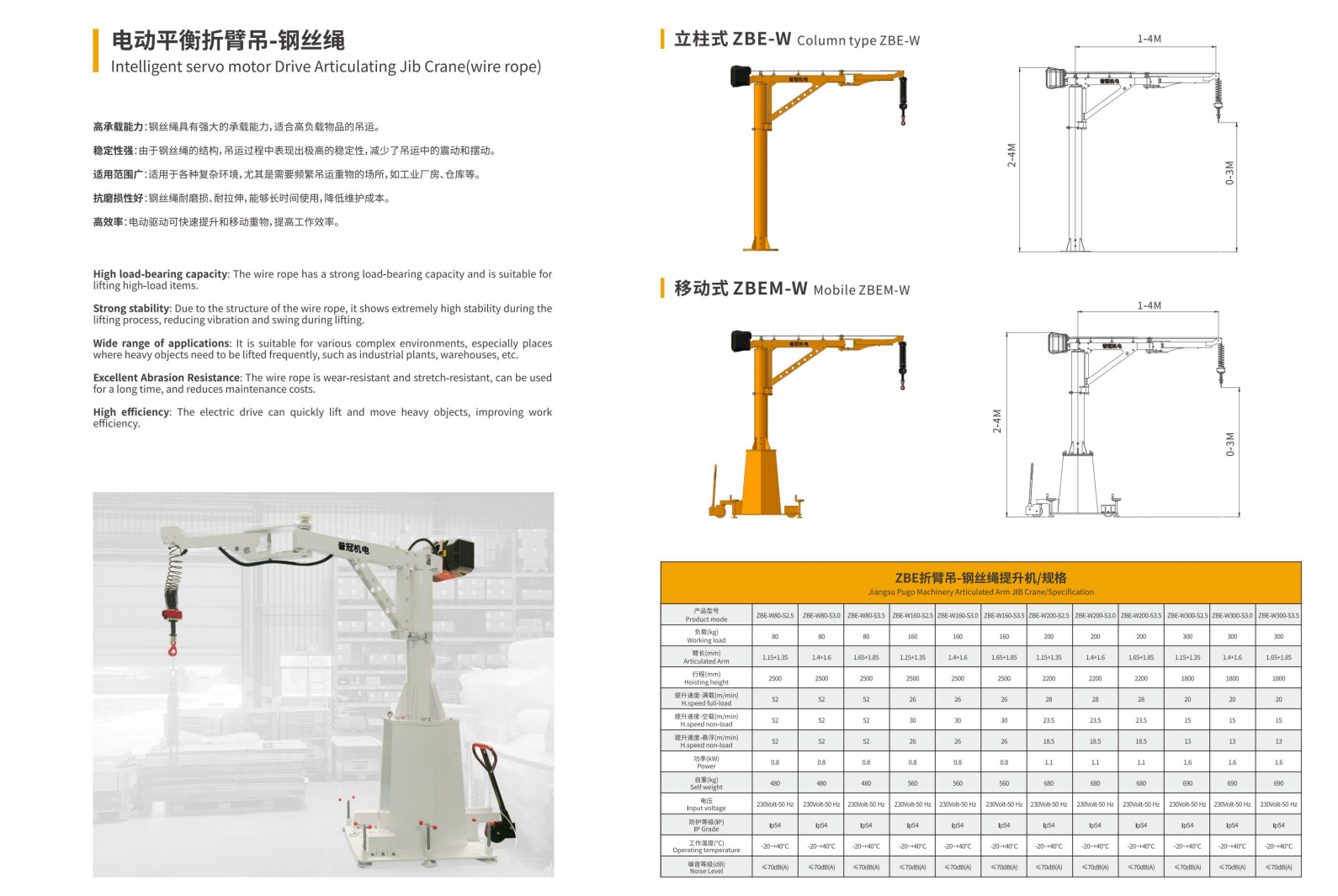

江苏普冠机电的移动式电动平衡折臂吊采用伺服平衡系统 + 双节折臂结构，自带脚轮底盘无需固定基础，整机可360°灵活回转，工件可实现零重力悬浮、随力跟随，徒手即可完成精密搬运。

四、狭小空间选型的5个核心判断要点

依据 GB/T 3811-2008《起重机设计规范》及 JB/T 8906-2018《悬臂起重机》相关要求，结合狭小空间的工况特点，选型可围绕以下5个维度逐一判断：

第一，看净空高度。

厂房高度不足4米时，传统桥式起重机难以安装，悬臂吊和折臂吊成为主流选项；若净空低于3米，折臂吊折叠式结构对高度要求更低。

江苏普冠机电可提供低净空定制方案，最小安装高度可压缩至2.2米。

第二，看障碍物密度。

悬臂吊旋转时整臂横扫，需要完整的扇形净空区。若车间立柱多、设备排布密集，悬臂吊旋转过程中易发生碰撞，此时优先选择折臂吊。

实操口诀：作业范围内有 2处以上固定障碍物，基本可直接锁定折臂吊方案。

第三，看作业路径。

若起吊点与落点之间有管道、设备等遮挡，悬臂吊无法直线跨越，折臂吊可通过关节变向绕过障碍完成作业。

第四，看负载与精度要求。

条件	推荐
负载超过1吨、精度要求不高	悬臂吊
负载500kg以内、需要精密定位	折臂吊

第五，看产线变动频率。

生产线长期固定、工艺调整少 → 选悬臂吊，更稳定耐用。

产线布局频繁调整、需要灵活复用设备 → 选折臂吊，收纳便捷、移位重装成本更低。

五、非标定制：复杂工况的一站式解决方案

很多车间工况并非非黑即白，往往处于“空间不算极端但有局部障碍”“既要重载又要局部灵活”的中间状态。

此时标准化产品难以完全适配，需要厂家具备非标定制与组合方案能力。

作为少数同时提供 悬臂吊 + 折臂吊 + KBK轨道 + 智能提升机 全系列产品的一站式供应商，江苏普冠机电可根据现场条件定制组合方案：

主通道用KBK轨道实现长距离转运，局部精密工位搭配智能折臂吊完成精准作业
同一立柱上集成直臂与折臂两套机构，兼顾重载效率与灵活避障
老旧厂房低净空改造，提供极限压缩净空的定制方案

针对医疗洁净车间、3C电子无尘室等特殊环境，还可提供铝合金材质、阳极氧化表面处理的洁净型折臂吊，满足无尘、低噪音、防腐蚀要求。

所有产品均通过CE认证，支持出口定制。

选型总结

决策条件	推荐选择
空间开阔无遮挡、工位固定单一	✅ 悬臂吊
负载500kg以上至5吨、追求性价比	✅ 悬臂吊
设备间距小、障碍物2处以上	✅ 折臂吊
需绕过障碍物、伸入设备内部作业	✅ 折臂吊
多工位轮换、精密定位要求高	✅ 折臂吊
产线频繁调整、需要灵活复用	✅ 折臂吊
