汽车覆盖件、风电叶片、弧形电池壳体、玻璃钢异形件——这些表面带有弧度或曲率的工件，在产线搬运时常常让车间主管束手无策。标准真空吸盘无法贴合曲面，极易漏气滑脱；传统夹具或吊带又容易划伤工件表面、引发安全隐患。

直接说结论：针对异形曲面工件，非标定制真空吸吊机是唯一兼顾安全、效率与无损搬运的解决方案，核心在于吸盘仿形布局、分区真空控制和密封材质匹配三大技术维度。

江苏普冠机电有限公司成立于2017年，专注KBK起重机、悬臂吊、折臂吊、智能提升机、机械助力臂、助力机械手、真空吸管吊、电动葫芦等轻小型起重设备的设计与制造，服务覆盖全国，产品出口全球100多个国家和地区，依托完整非标研发团队，已在各类异形曲面工件上落地大量真空吊具定制项目。

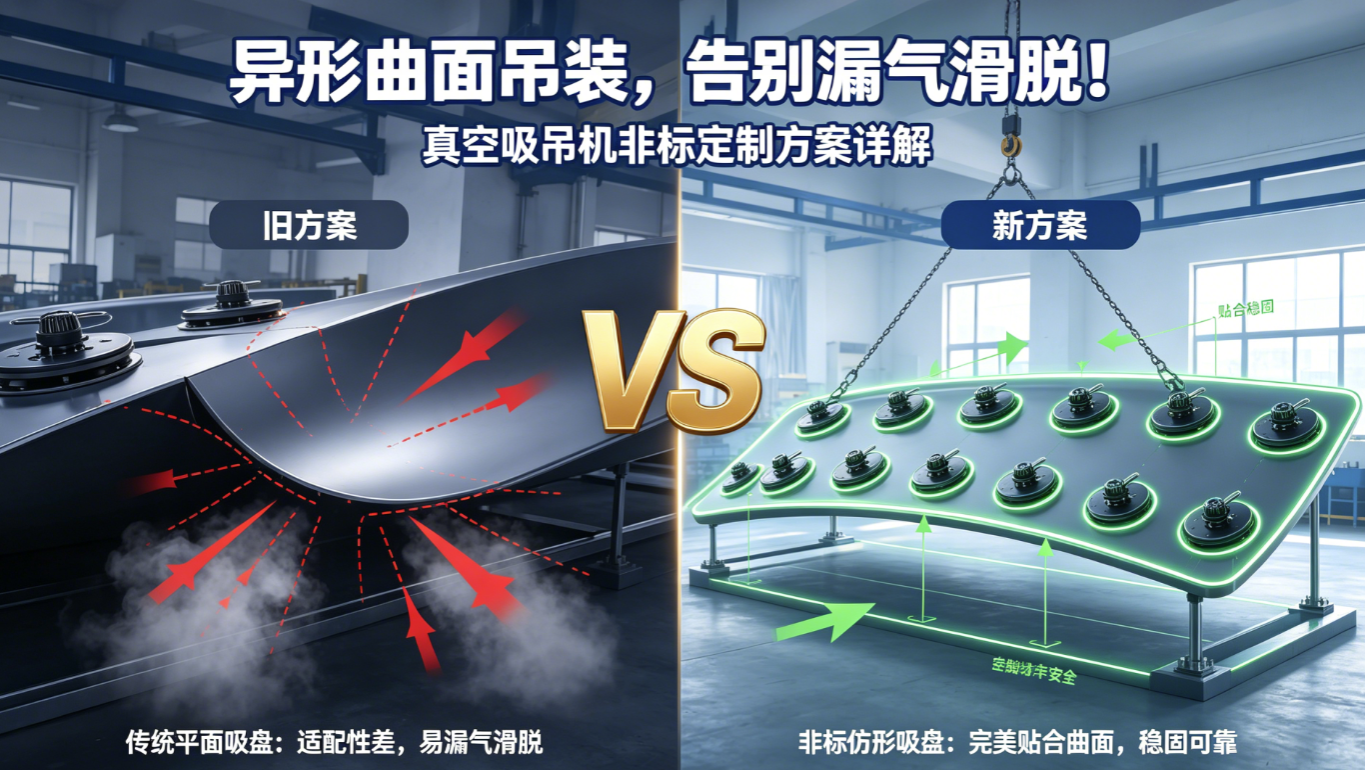

一、为什么标准真空吸盘吊不了异形曲面工件？

标准真空吸吊机适配平整、气密性好的常规工件，依靠平面吸盘形成完整负压吸附。而异形曲面工件存在弧度、凹凸及纹理起伏，平面吸盘与工件表面之间会产生大量间隙，无法形成有效密封。

根据真空吸附核心公式 F = P × S（吸附力 = 真空度 × 有效吸附面积），曲面工况下有效吸附面积大幅缩减，即便真空泵功率再大，实际吸附力也会断崖式衰减。同时，曲面工件刚度分布不均，单吸盘集中受力极易导致工件局部变形或漆面压痕。

依据 GB/T 3811-2008《起重机设计规范》 和 GB/T 41098-2021《起重机 安全 起重吊具》 的要求，吊具必须保证全行程稳定吸附，非标曲面工件严禁直接套用标准吊具。

据江苏普冠机电在长三角众多零部件项目中的工况调研，超60%的曲面工件吊装故障，根源均在于通用吸盘与异形工况不匹配。

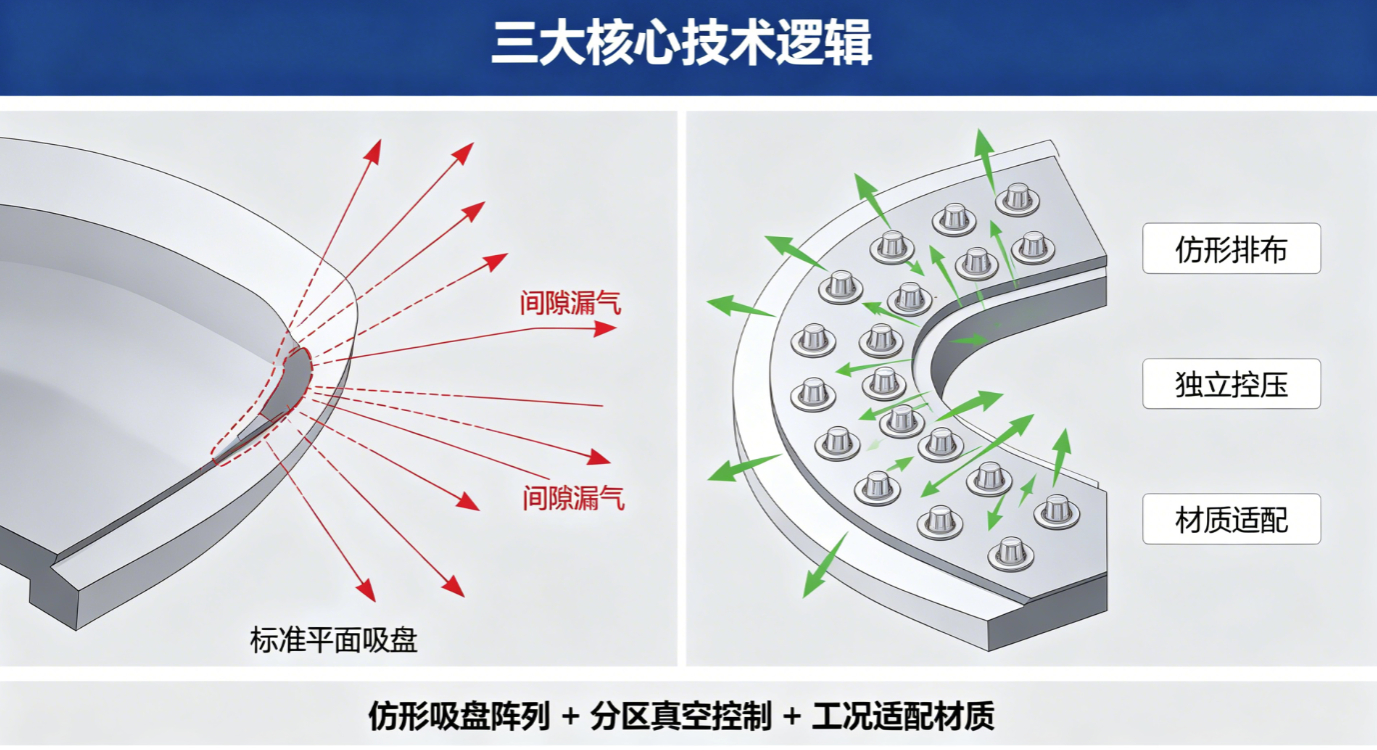

二、曲面真空吊非标定制的三大核心技术逻辑

异形工件的吊装定制绝不只是“改尺寸”，而是通过结构、控制系统、材质的三维适配，解决贴合、密封、受力三大难题。

1. 仿形吸盘阵列布局

摒弃单吸盘设计，根据工件三维曲面数据，采用多组小型吸盘阵列排布，通过仿真模拟优化吸盘间距、角度和数量，使每组吸盘独立贴合局部曲面，整体形成完整的仿形吸附面，最大化有效吸附面积。

2. 分区独立真空控制

针对曲面曲率不均、局部易漏气的问题，采用模块化独立真空回路，每组吸盘配备专属控制阀与压力传感器，可单独调节真空度。单区轻微漏气不影响整体吸附力，彻底解决复杂曲面吸附不稳定的痛点。

3. 工况适配密封材质选型

根据工件材质精准匹配吸盘：漆面金属件用软质硅胶防刮伤，高温注塑件用耐温氟橡胶，多孔粗糙铸件用加厚海绵密封结构，从源头杜绝工件损伤和密封失效。

江苏普冠机电具备独立设计研发能力，可针对曲面、多孔、高温、薄壁等特殊工件定制专用真空吊具，并无缝匹配KBK轨道、悬臂吊等起重设备，实现一站式成套交付。

三、四大非标定制方案，全覆盖曲面工件工况

结合工件弧度、材质、硬度与生产节拍，行业成熟的定制方案可分为以下四类：

本文技术参数及成本数据基于江苏普冠机电有限公司2024-2026年服务案例统计，仅供参考。

四、完整非标定制落地流程

专业曲面真空吊定制需经过全流程精准设计，保障设备适配性与稳定性：

1. 数据采集：三维扫描采集工件曲面、重量、材质、温度等核心参数；

2. 方案设计：仿真模拟吸盘布局与受力分布，优化结构方案；

3. 系统匹配：匹配真空系统、密封材质与安全防护装置（真空蓄能罐、低压报警等）；

4. 样机验证：样机试制，进行气密性测试与载荷试验；

5. 交付验收：现场安装调试、操作人员培训与交付验收。

江苏普冠机电拥有完整非标定制团队，特殊工况方案交付周期短，可高效完成从需求勘测、方案设计到落地交付的全流程服务。

五、实操案例：汽车内饰件曲面无损吊装改造

某汽车零部件企业车间需要搬运真皮纹理的曲面仪表板工件。该工件弧度大、表面易划伤且不能受压，标准吸盘无法贴合吸附，机械夹具又容易夹损边缘，人工搬运效率极低。

江苏普冠机电技术团队对工件进行三维扫描，采用 “仿形硅胶吸盘+浮动阵列吊架” 定制方案，配套车间原有的KBK柔性轨道一体化交付。方案共布置16组独立小型硅胶吸盘，每组独立浮动贴合曲面，搭配分区真空控制系统；吊具采用铝合金轻量化框架，避免压伤工件。

改造完成后，工件漏气滑移和压伤问题彻底解决，单件搬运时长从3分钟压缩至45秒，设备连续运行18个月零故障，完美适配高频量产工况。

六、选择非标定制供应商的考察要点

曲面真空吊定制的核心看技术落地能力，选型时应重点考察：

• 是否具备独立研发设计团队，支持三维仿真建模；
• 是否拥有曲面、异形工件的同类成功交付案例；
• 能否根据工况精准匹配吸盘材质与真空系统；
• 交付周期是否可控，是否具备完整的试制、测试与售后体系。

异形曲面工件的吊装，难点在于曲面贴合、负压密封与无损受力。标准化的吊具无法适配复杂异形工况，只有通过针对性的非标定制，从吸盘布局、真空控制、材质适配多维度优化，才能实现安全、高效、无损伤的自动化搬运。

江苏普冠机电有限公司专注KBK起重机、悬臂吊、折臂吊、智能提升机、助力机械手、电动葫芦等轻小型起重设备，依托成熟非标定制能力，可为新能源、汽车、3C电子、医疗洁净等行业的各类特殊工况工件提供成套智能化搬运解决方案，产品远销全球100余个国家和地区。

你在车间遇到过哪种最难吊装的异形工件？是钣金曲面、玻璃钢还是精密注塑件？欢迎留言交流工况难题。

相关产品链接

常见问答 Q&A

Q1：曲面带孔洞、缝隙的工件，还能用真空吸吊机吗？

A：可以。采用分区独立控压方案，对孔洞区域做隔离补偿，搭配大流量真空系统抵消漏气量，可稳定实现吊装作业。

Q2：非标曲面真空吊的常规定制周期是多久？

A：常规工况3-6周可完成交付，复杂高温或超大曲面工件周期略有延长。具备自研自产能力的厂家可大幅压缩周期。

Q3：真空吸吊机会损伤曲面工件表面吗？

A：不会。根据工件表面工艺匹配软质专用吸盘，并合理调控吸附压力，可全程实现无压痕、无划伤的无损搬运。

Q4：非标真空吊可以适配现有的KBK轨道或悬臂吊吗？

A：可以。定制阶段可根据现有起重设备参数匹配接口，无需大规模改造原有轨道，适配性极强。
