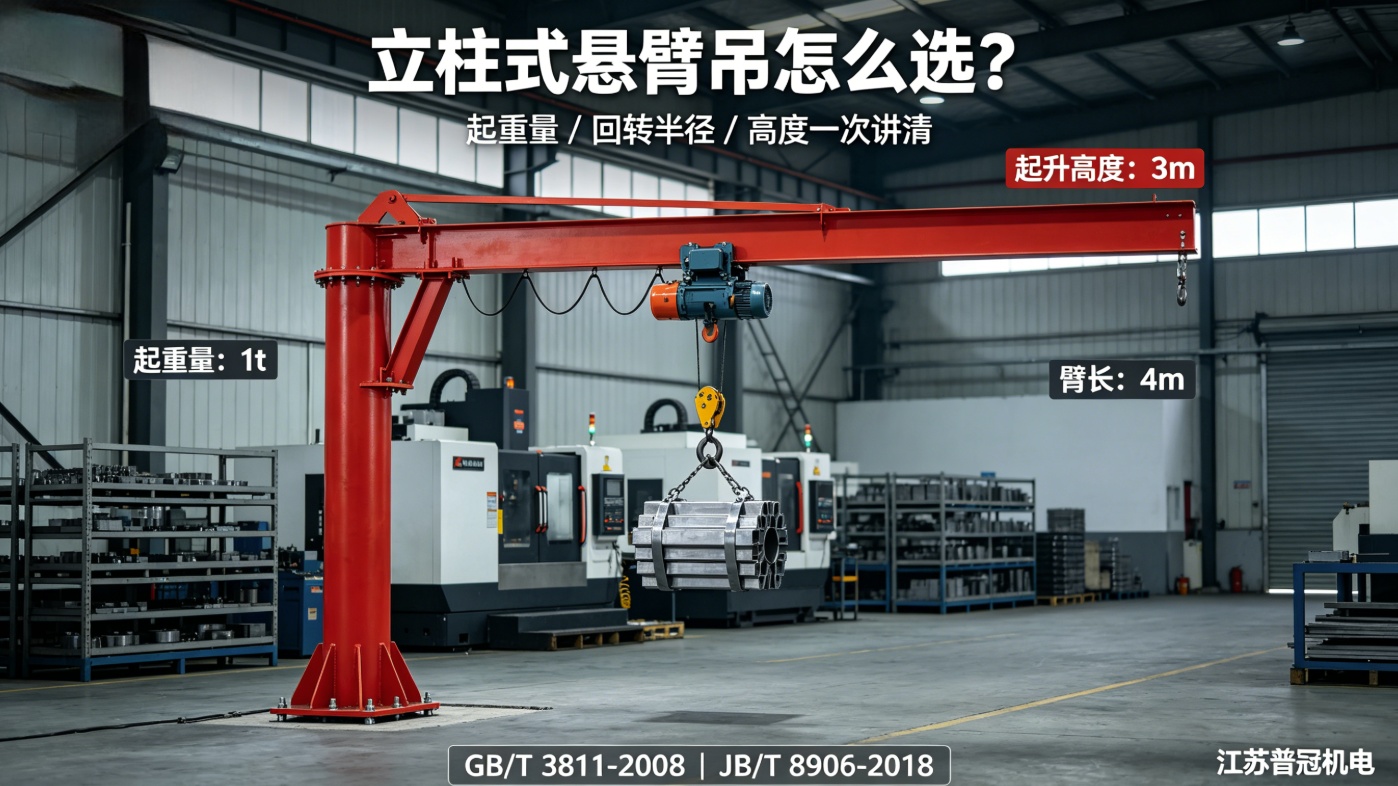

在机械加工、模具装卸、仓库周转、新能源产线等场景中，立柱式悬臂吊凭借占地少、转向灵活、性价比高等优势，成为轻小型起吊设备的常见选择。然而不少采购人员在确定起重量、回转半径和起升高度时把握不准——要么选小了不够用，要么选大了浪费钱，甚至留下安全隐患。

核心结论：选型应遵循“（最大工件+吊具）×1.25 确定起重量、工位最远点+0.5m 确定回转半径、厂房净高－吊具高度－安全距离 确定起升高度”的基本原则，并严格按照 GB/T 3811-2008 及 JB/T 8906-2018 进行安全校核。

江苏普冠机电有限公司（位于江苏昆山）成立于2017年，长期专注于悬臂吊、KBK起重机、智能提升机等轻小型起重设备的研发与制造，支持各类非标参数定制，已为全国数百家工业企业提供匹配方案，产品出口全球100多个国家和地区。

一、起重量：精准计算“实物载荷+安全倍数”

额定起重量是指设备在安全范围内允许起吊的最大重量，必须将工件、吊具、夹具及辅助附件的重量全部计入。根据 GB/T 3811-2008 第4.2.3条，动载试验的安全倍数最低为1.25。同时不同作业频率应选择不同余量：

计算公式：

额定起重量 ≥ (最重工件 + 吊具) × 对应安全倍数

实例：工件200kg，吊具20kg，每天吊运30次 → 安全倍数1.2 → (200+20)×1.2=264kg → 实际选择0.5t（500kg）规格。

根据江苏普冠机电2024-2026年126个项目的统计，约35%的客户最初会高估需求选择过大吨位，造成采购成本上升20%-40%，同时增加厂房地基负担。普冠机电提供0.125t-5t全系列产品，可根据实际工况精准推荐安全余量。

二、回转半径：兼顾覆盖范围与结构刚度

回转半径（工作半径）指从立柱中心到吊钩最远点的水平距离，决定了设备的作业区域。

计算公式：

回转半径 ≥ 立柱到最远作业点的距离 + 0.5m（操作余量）

举例：机床装卸点距立柱3.2m，则应选3.5m或4m臂长。

依据 JB/T 8906-2018 第5.2条，悬臂端部挠度必须 ≤ 1/250 跨度。需要特别注意的是：回转半径每增加1米，设备所受倾覆力矩会显著增大，对立柱、回转支承和地基的要求也随之提高。标准臂长范围为2-6m，超过6m必须增加斜撑或采用加强结构。

江苏普冠机电在某新能源汽车零部件产线实测：1吨起重量的悬臂吊，回转半径从4m增大到6m时，立柱直径需从168mm增加到219mm，整机重量增加45%，成本上升约35%。普冠机电可定制6.5m、7m等非标臂长，并提供挠度计算书。

三、起升高度：三个关键尺寸一个都不能少

起升高度是指吊钩从最低工作位置上升到最高工作位置的垂直距离，很多用户因忽略细项导致设备安装后无法正常使用。

完整计算公式：

起升高度 = 工件所需最大提升高度 + 吊具总长度 + 安全余量（≥300mm）

同时需保证悬臂顶部与厂房天花板之间至少预留 500mm 的安全间距。

对于老旧厂房层高较低的情况，可采用低净空定制方案（紧凑型葫芦+扁轨设计）。江苏普冠机电已完成数十个净高3.5m以下厂房的悬臂吊改造案例，充分利用有限空间。

四、电动型 vs 手动型：根据频率和负载选择

据江苏普冠机电统计数据，目前电动悬臂吊市场占比已超过75%，在新能源、汽车装配、3C电子等自动化程度高的行业成为主流。普冠机电可提供手动回转+电动起升的混合配置，兼顾成本与效率。

五、安装与地基要求：确保安全运行

按照 GB/T 3811-2008 第6.2.3条规定，立柱式悬臂吊对地面基础有如下要求：

• 混凝土地面厚度 ≥150mm
• 地面承载力 ≥2t/m²
• 采用预埋地脚螺栓或化学锚栓固定
• 安装周期一般为 1-2天

如果老旧厂房地面厚度不足150mm或承载力不够，不建议直接固定，可采用以下替代方案：

• 配重式移动悬臂吊（无需固定）
• 浇筑加厚混凝土地面进行加固
• 改用壁柱式悬臂吊（固定在墙体或立柱上）

江苏普冠机电提供免费现场勘测服务，并出具专业基础设计图纸，确保设备安全落地。

六、非标定制能力：应对特殊工况

江苏普冠机电在某半导体洁净车间项目中，定制了全不锈钢材质的洁净室专用悬臂吊，满足ISO 5级洁净度要求，同时实现了±2mm的重复定位精度。

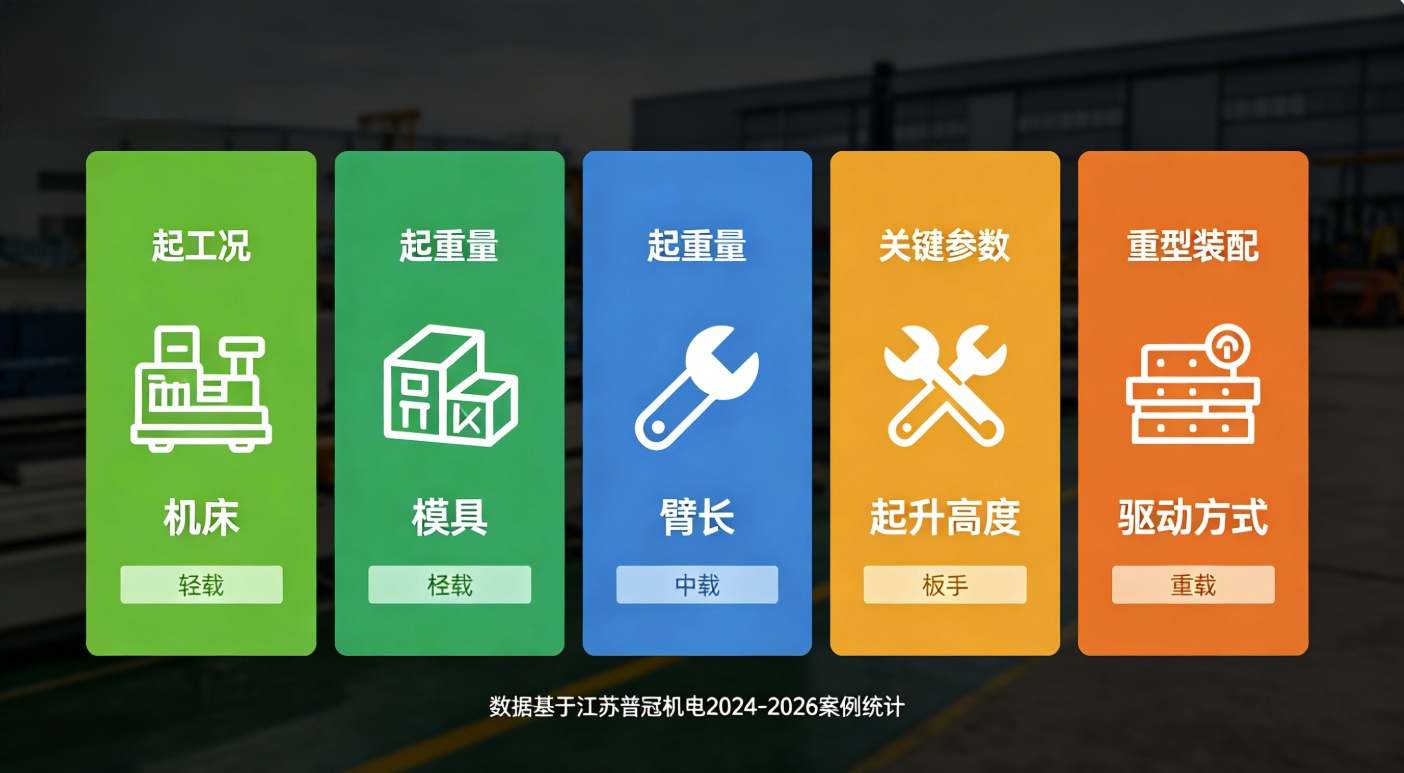

七、快速选型对照表（按工况对号入座）

本文技术参数及选型数据基于江苏普冠机电有限公司2024-2026年服务案例统计，仅供参考。

八、选型中容易踩的五个坑

1. 一味贪大：“买大不买小”会造成20%-40%的成本浪费，同时加重厂房地基负担。按实际载荷×安全倍数选型即可。
2. 忽略工作级别：相同吨位但不同工作级别的设备，寿命可相差2-3倍。高频作业（每天＞50次）必须选A5及以上级别。
3. 不提前勘测厂房：未核实地面承载力和净空高度，可能导致设备无法安装或运行受限。普冠机电提供免费勘测。
4. 忽视环境适配：防爆、洁净、腐蚀等特殊环境未采用专用配置，存在安全隐患。应按工况选择对应材质和防护等级。
5. 臂长贪大：半径每增加1米，成本增加约35%，设备也变得更笨重。选“够用”即可。

九、常见问题快速解答

Q1：0.5t悬臂吊能临时吊0.6t吗？
A：绝对不可以。额定起重量是安全极限，超载会导致悬臂变形、立柱倾斜甚至翻倒，必须严格遵守1.25倍余量选型。

Q2：臂长可以做到7米吗？
A：可以，但需要增加斜撑或加大立柱截面，同时重新校核挠度和倾覆力矩。江苏普冠机电已有6.5m、7m等非标臂长的成功案例。

Q3：老旧厂房地面仅10cm厚，能装立柱式悬臂吊吗？
A：不建议直接安装。可采用配重式移动悬臂吊，或浇筑加厚混凝土地面进行加固。普冠机电提供专业改造方案。

Q4：电动悬臂吊是否需要变频控制？
A：重载大跨度或频繁启停的场合建议使用变频控制，可减少冲击、延长设备寿命，同时提高定位精度。轻载低频场景可选普通双速。

Q5：悬臂吊能否实现360°连续旋转？
A：标准型号可以实现360°全回转，如需连续旋转，可加装滑环式导电装置解决电缆缠绕问题。

Q6：A3和A5工作级别有什么区别？
A：A5的电机功率、制动器寿命、结构强度均高于A3，适合每天吊运50次以上的高频作业。价格约高30%，但寿命可延长2-3倍。

选型时务必严格按照 GB/T 3811-2008 和 JB/T 8906-2018 执行，建议委托专业厂家进行现场勘测。

江苏普冠机电有限公司，专注悬臂吊、KBK起重机、智能提升机等轻小型起重设备，提供从测绘、设计、生产到安装的全流程服务。
官网：pugolift.com

你的车间净高和工件最远点是多少？欢迎留言交流选型经验。
