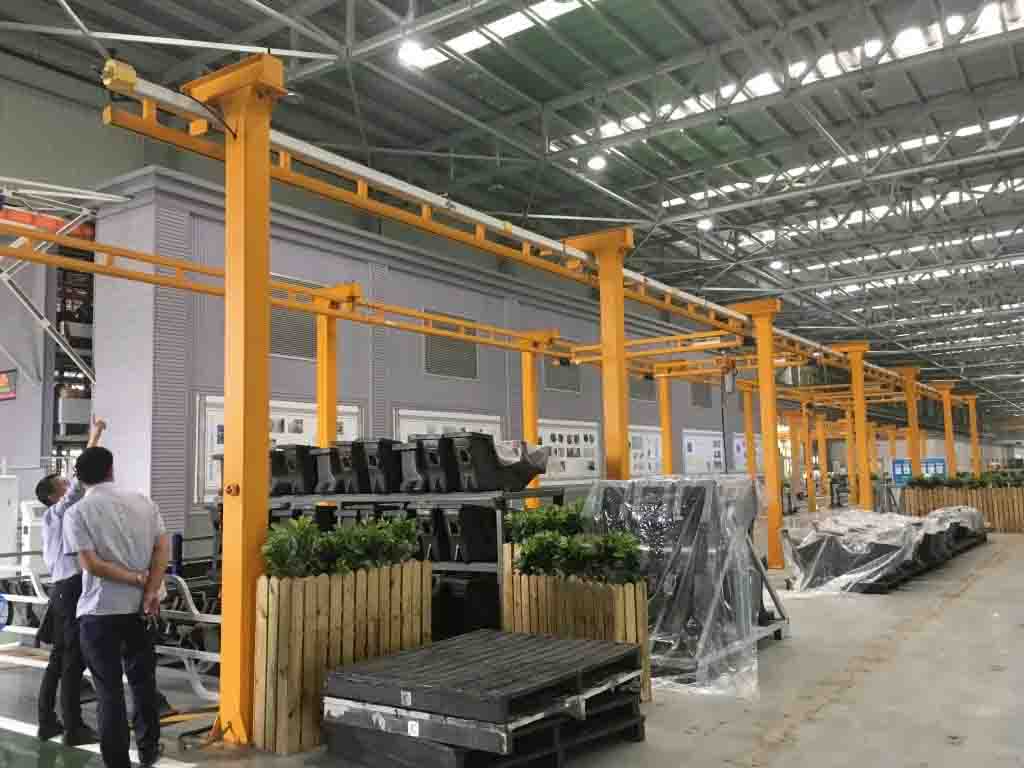

KBK悬挂式起重机安装流程说明书

KBK悬挂式起重机安装流程说明书

 一、编制依据

- 国家或行业颁发的施工验收规范,工程质量检验评定标准。

- 主要施工规范。  18915563300

- 现场施工条件和我单位起重设备的配备情况。

二、工程概况

- 主要工作材料数量:4米20#工字钢共10根、8米20#工字钢共4根,3米φ79*4.5无缝钢管共10根,

8.8级螺栓M20*100共180套(螺栓180颗,螺帽360颗,平垫、弹垫各180颗),

压板200*80共80块,KBKⅡ柔性轨道(4米4根、7米2根、4.5米2根),DC—Pro电动葫芦1台(2t)。

- 工程特点:工期紧,施工任务量大;高空作业,吊装作业多。


三、施工准备

- 熟悉设计图纸和施工规范,了解施工现场,编制施工方案和技术交底。

- 落实施工人员、施工机具和材料。

四、主要施工工艺

(一)安装流程

1. **材料进场验收、检验**:对所有材料进行质量检查,确保符合标准。

2. **工字钢、无缝钢管组装**:按照设计图纸组装工字钢和无缝钢管。

3. **挂设手拉葫芦**:在厂房钢结构主梁上挂设手拉葫芦,用于提升组装好的钢结构。

4. **组装后的钢结构安装**:将组装好的钢结构提升至主梁边,并用螺栓固定牢固。

5. **焊接工字钢梁**:对组装好的钢结构进行焊接,确保结构稳定。

6. **安装工字钢梁**:将焊接好的工字钢梁安装到预定位置。

7. **组对KBK轨道**:将KBK轨道组装并安装到工字钢梁上。

8. **KBK轨道接头连接**:连接KBK轨道的接头,确保轨道平直。

9. **KBK轨道吊点安装**:在轨道上安装吊点,用于悬挂电动葫芦。

10. **KBK大车轨道安装**:安装KBK大车轨道。

11. **KBK小车轨道安装**:安装KBK小车轨道。

12. **DC-Pro电动葫芦安装**:将电动葫芦安装到轨道上。

13. **大小行走电机安装**:安装电动葫芦的行走电机。

14. **连接螺栓紧固检查**:检查所有螺栓连接件,并再次紧固,保证预紧力。

15. **铺设线缆、接线**:铺设电动葫芦的电源线缆,并进行接线。

16. **电动葫芦调试**:对电动葫芦进行调试,确保其正常工作。

17. **组织验收**:完成安装后,组织相关部门进行验收。


(二)钢结构安装方法

1. **组装**:首先取两根长4.5米的20#工字钢和两根长3米的φ79*4.5无缝钢管,按照设计图纸连接,注意水平和垂直度。

2. **提升**:在厂房钢结构主梁上挂设两个2t手拉葫芦,利用手拉葫芦提升组装好的钢结构至主梁边,并用螺栓固定。

3. **焊接**:在地上铺设好4根枕木,将两根长为8米的工字钢放在上面组对,组对时注意接口平整,然后进行焊接。

4. **检查**:检查所有螺栓连接件,并再次紧固,保证预紧力。

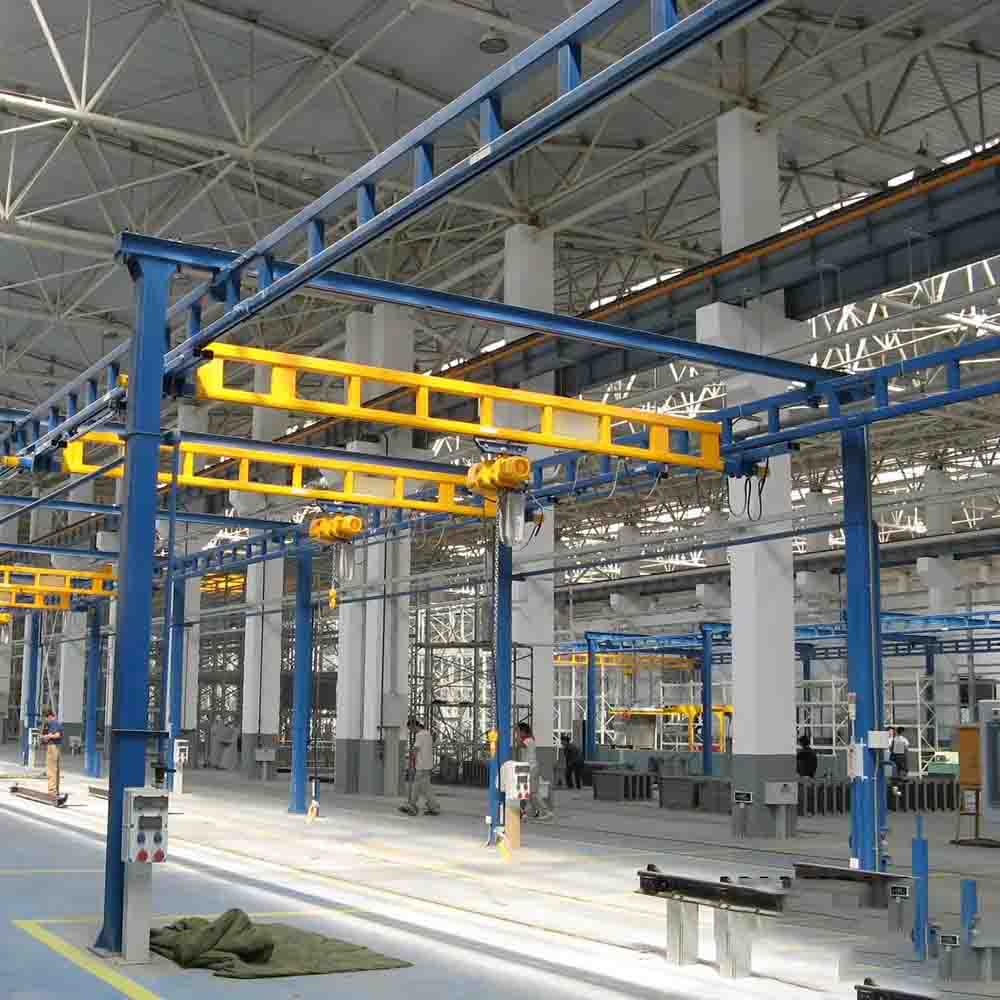

五、柔性悬挂起重机的安装

- **轨道的吊挂**:安装承轨梁上的上悬架及轨道上的悬挂夹,确保所有连接螺栓按规定力矩拧紧。

- **轨道的连接**:利用轨道校正器使轨道连接垂直方向偏差小于0.3mm,确保螺栓按规定力矩拧紧。

六、供电系统安装

- **供电系统设计**:根据起重机的电气要求设计供电系统。

- **电缆铺设**:铺设电动葫芦的电源电缆,并确保电缆的绝缘性能良好。

- **接线**:将电缆连接到电动葫芦的电源接口,并进行绝缘测试。

七、柔性组合式悬挂起重机的调试及试运转

- **调试**:对电动葫芦进行空载和负载调试,确保其运行平稳。

- **试运转**:进行试运转,检查起重机的运行性能和安全性。

八、柔性组合式悬挂起重机的验收

- **验收标准**:根据国家或行业颁发的施工验收规范进行验收。

- **验收流程**:组织相关部门对起重机的安装质量、运行性能和安全性进行验收。

以上是KBK轨道起重机的安装流程说明书,安装过程中应严格遵守安全操作规程,确保施工安全
